01
SINGLE-ENDED
01 / ELECTRIC HEATING ELEMENT

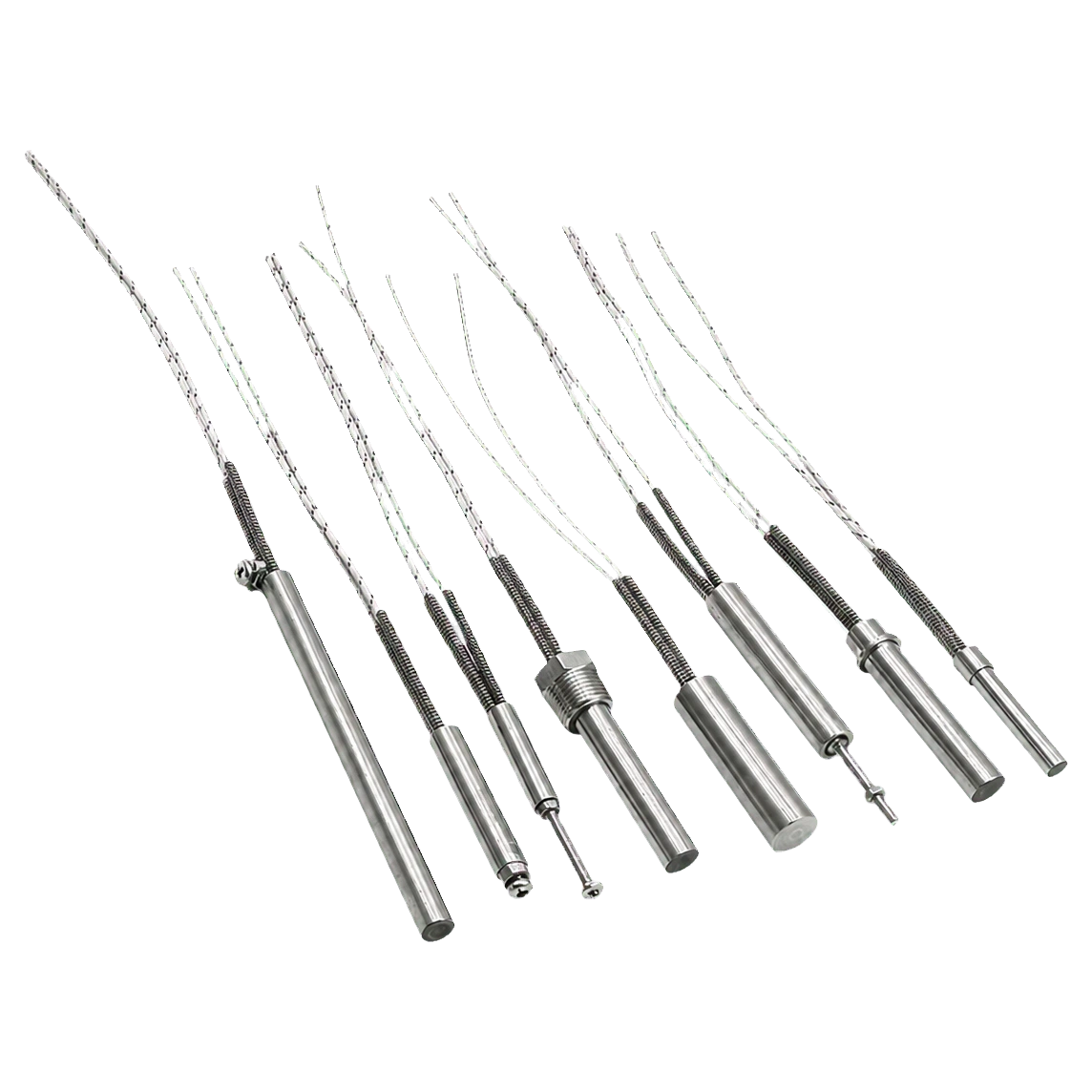

单头加热管
接线端集中于同一侧，便于插入狭长空间、模具、设备孔位或局部加热区域。- 适合安装空间受限或只能单侧接线的场景
- 可根据孔径、长度和温区设计外形
- 需结合被加热体散热条件控制表面负荷
单端接线结构紧凑局部加热
电热展电加热管专业馆EnglishELECTRIC TUBULAR HEATING
让电能发热，从核心元件开始。
聚焦五类电加热管，从介质、温度、功率密度、护套材质与安装方式出发，理解基础电热元件如何适配工业设备。
- 05
- 设备类型
- 04
- 选型维度
- ∞
- 工艺适配
安装方式：1、箱体焊接外接管2、外接管上焊接母法兰3、法兰加热管与母法兰之间加密封垫，螺栓孔锁紧
PRODUCT MATRIX
五类电热元件，
对应不同换热方式
以统一的工业视觉展示元件全貌、结构差异与关键特征，便于对照不同换热方式。02
DOUBLE-ENDED
02 / ELECTRIC HEATING ELEMENT

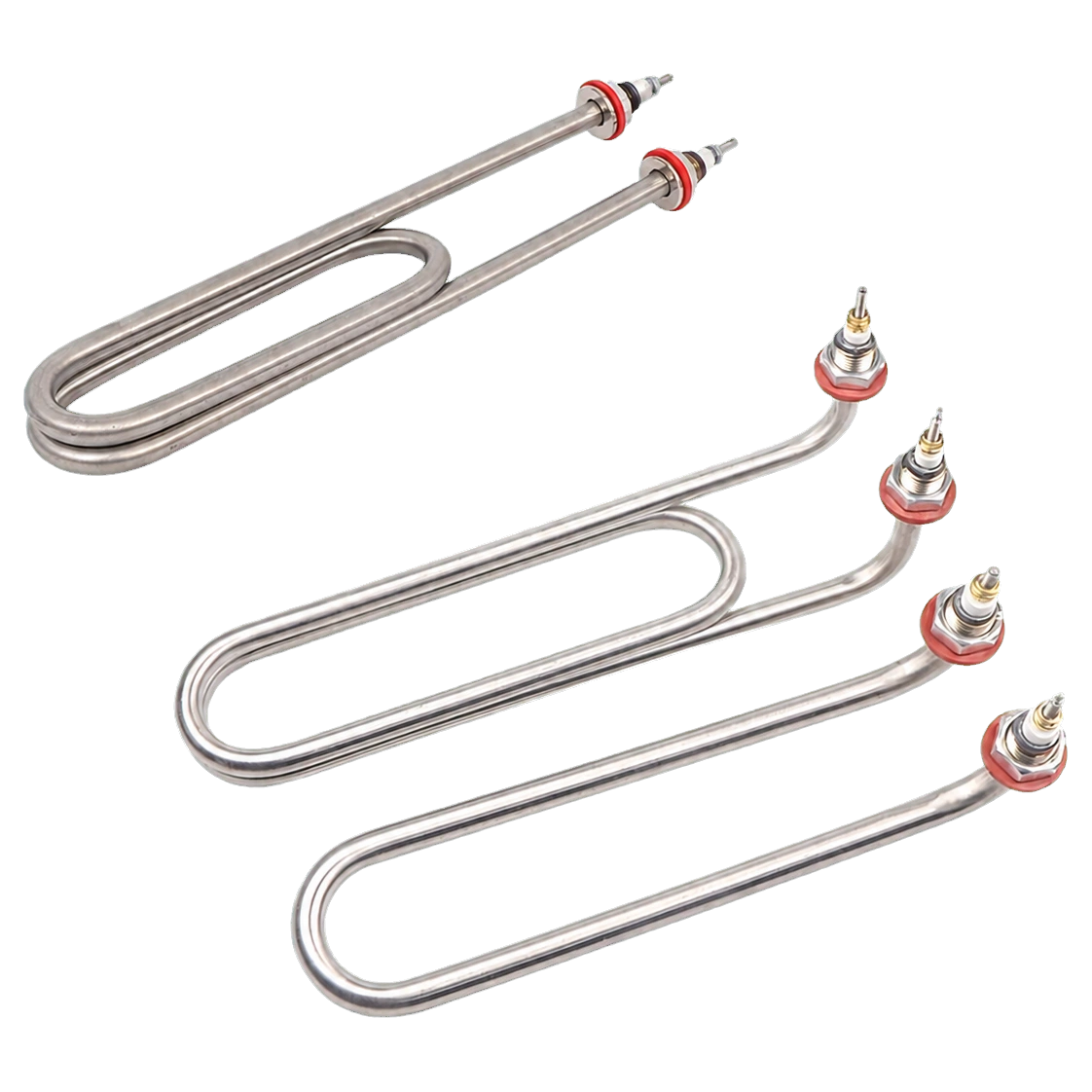

双头加热管
两端引出接线，结构直观，适合空气、液体及设备内部的多种电加热应用。- 可加工为直形、U形及多种弯曲结构
- 根据介质选择管材、封口和绝缘方式
- 安装时需预留两端接线与绝缘空间
双端接线多种形状广泛适配
03
FINNED TUBULAR
03 / ELECTRIC HEATING ELEMENT

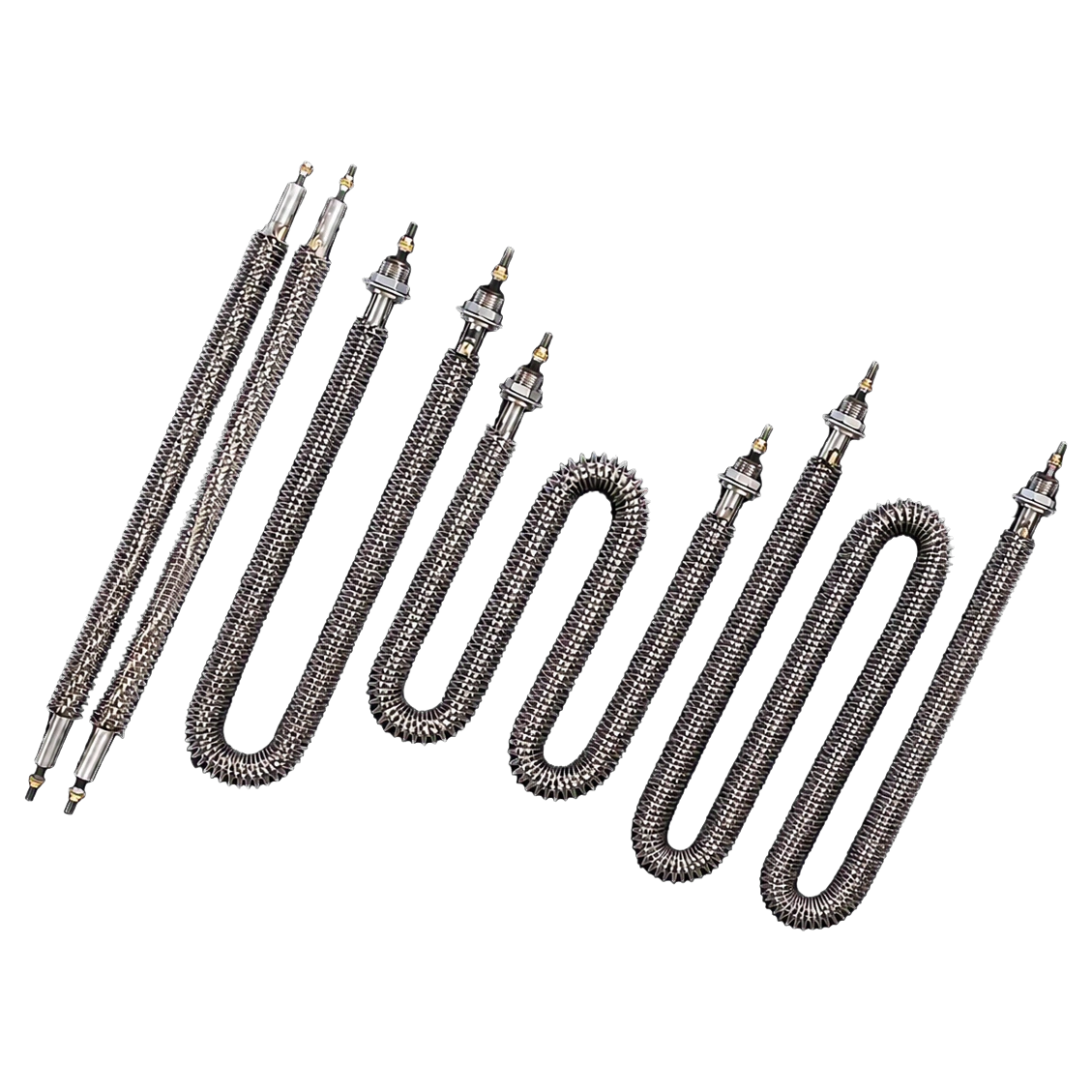

翅片加热管
在金属电热管表面增加散热翅片，扩大换热面积，提高空气加热效率。- 适合风道、烘箱和空气循环设备
- 需结合有效风速与允许表面温度选型
- 关注翅片材质、间距及积尘清理条件
扩展换热空气加热热风设备
04
FLANGED BUNDLE
04 / ELECTRIC HEATING ELEMENT

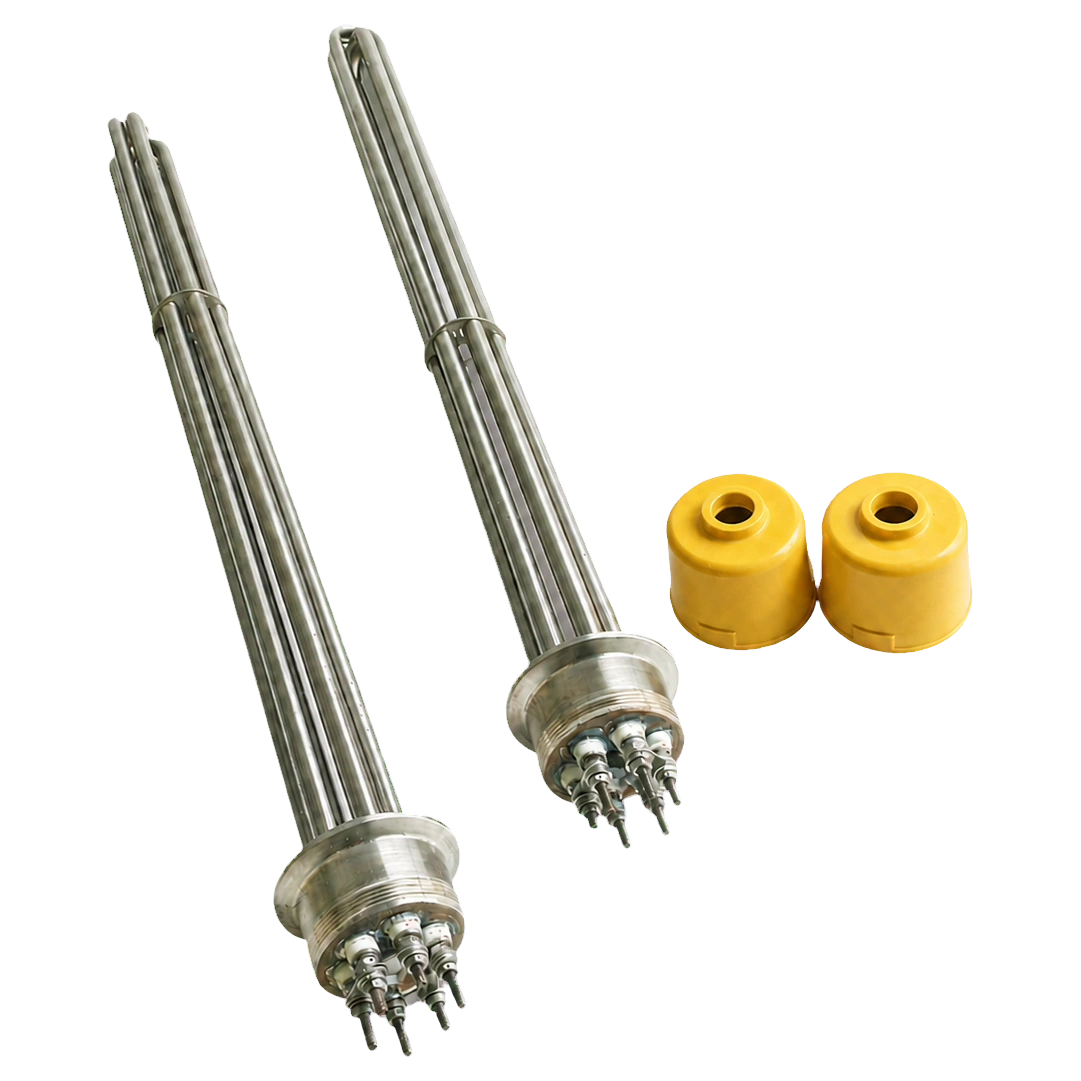

法兰加热管
将多支电热管集成在法兰上，为水槽、罐体、容器和循环设备提供集中电加热。- 根据容器接口、介质和功率匹配法兰规格
- 可配置接线盒、测温点和分组回路
- 应关注最低液位、结垢和表面负荷
法兰安装集中功率液体加热
05
EXPLOSION-PROOF
05 / ELECTRIC HEATING ELEMENT

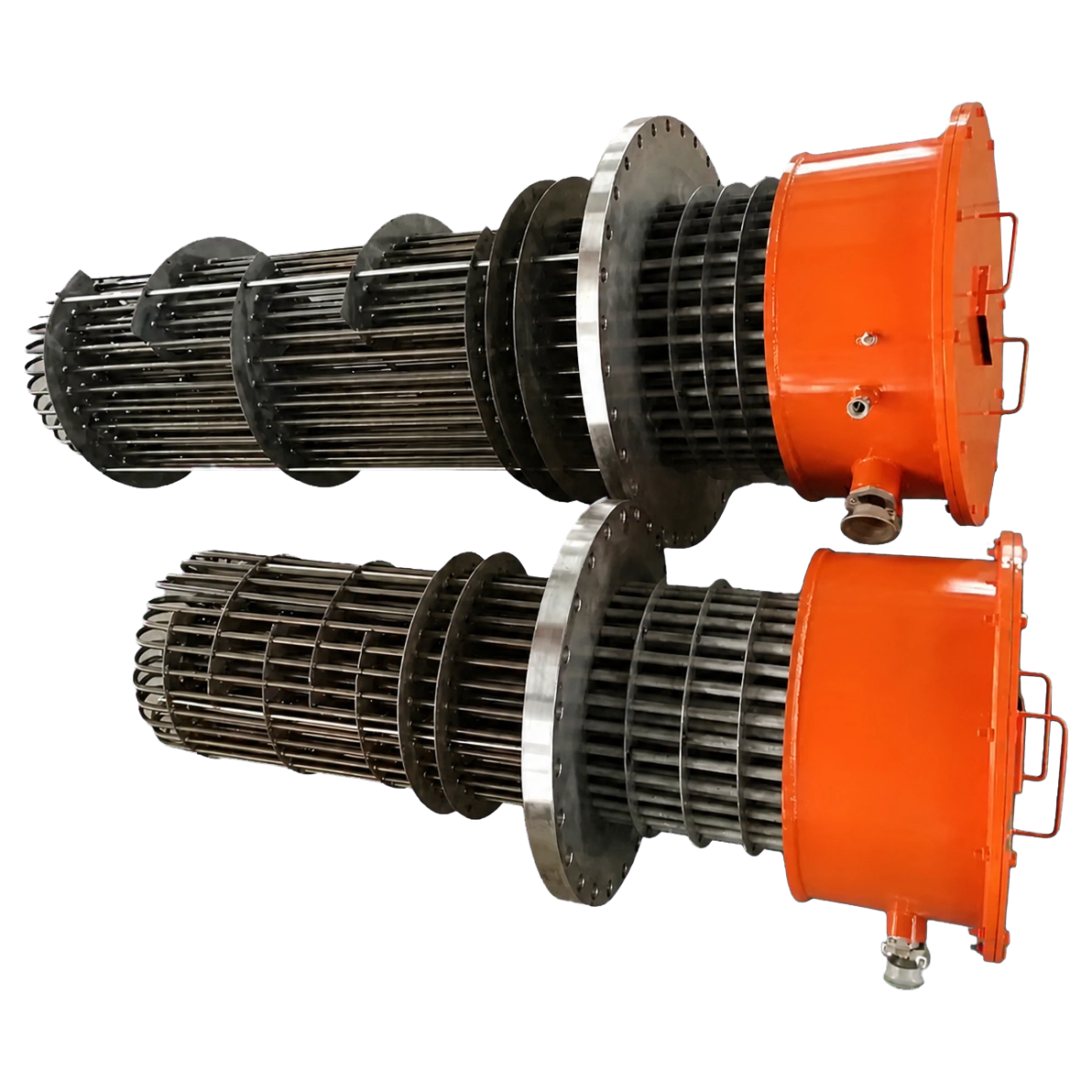

防爆加热管
面向特定防爆环境，通过防爆接线结构和可靠密封实现安全的电能转热。- 结合使用区域匹配防爆等级与温度组别
- 根据介质腐蚀性和温度选择护套材质
- 配置可靠接地、超温及相关联锁保护
防爆接线可靠密封工业电热
QUICK COMPARISON
五类元件，快速看清差异
先按换热介质、安装方式和使用环境缩小范围，再结合功率密度、尺寸与材料进行详细选型。产品类型结构形式适用位置典型方向选型关注
01单头加热管同侧集中接线模具、孔位、局部区域紧凑空间定点加热管径、长度与表面负荷
02双头加热管两端引出接线空气、液体及设备内部通用U形与弯形加热两端绝缘与安装空间
03翅片加热管管体附加散热翅片流动空气与热风风道、烘箱、循环空气风速、积尘与表面温度
04法兰加热管多管束法兰集成水槽、罐体及容器液体集中功率加热液位、结垢与法兰规格
05防爆加热管防爆接线与密封特定防爆工业环境易燃易爆区域电加热防爆等级与温度组别
HEATING ELEMENT PROTECTION
电热元件的寿命与安全控制
电加热管的可靠运行取决于表面负荷、散热条件、绝缘状态和接线区域防护。表面负荷控制
依据介质和换热条件确定单位面积功率，避免元件表面温度长期过高。
散热条件联锁
空气、液体或设备表面加热均应确认有效换热，防止脱离介质后干烧。
分组功率输出
多组电热管分级或连续调功，降低电网冲击并改善温度控制精度。
绝缘与接线防护
关注冷态绝缘、接线盒密封、引出端温度以及金属结构的可靠接地。
SELECTION LOGIC
先看工况，再定结构
- 01
介质与温区
先区分空气、液体、模具或设备表面，并明确工作温度和使用环境。
- 02
功率与表面负荷
结合热负荷、散热条件和有效发热面积，确定合理功率密度。
- 03
结构与护套材质
根据空间、腐蚀性、压力和接线方向，选择管径、形状及护套材料。
- 04
安装与非加热区
确认法兰、螺纹或插入方式，并标明接线端及穿墙位置的冷端长度。
INDUSTRIAL APPLICATION
电热元件进入设备的
关键位置
01

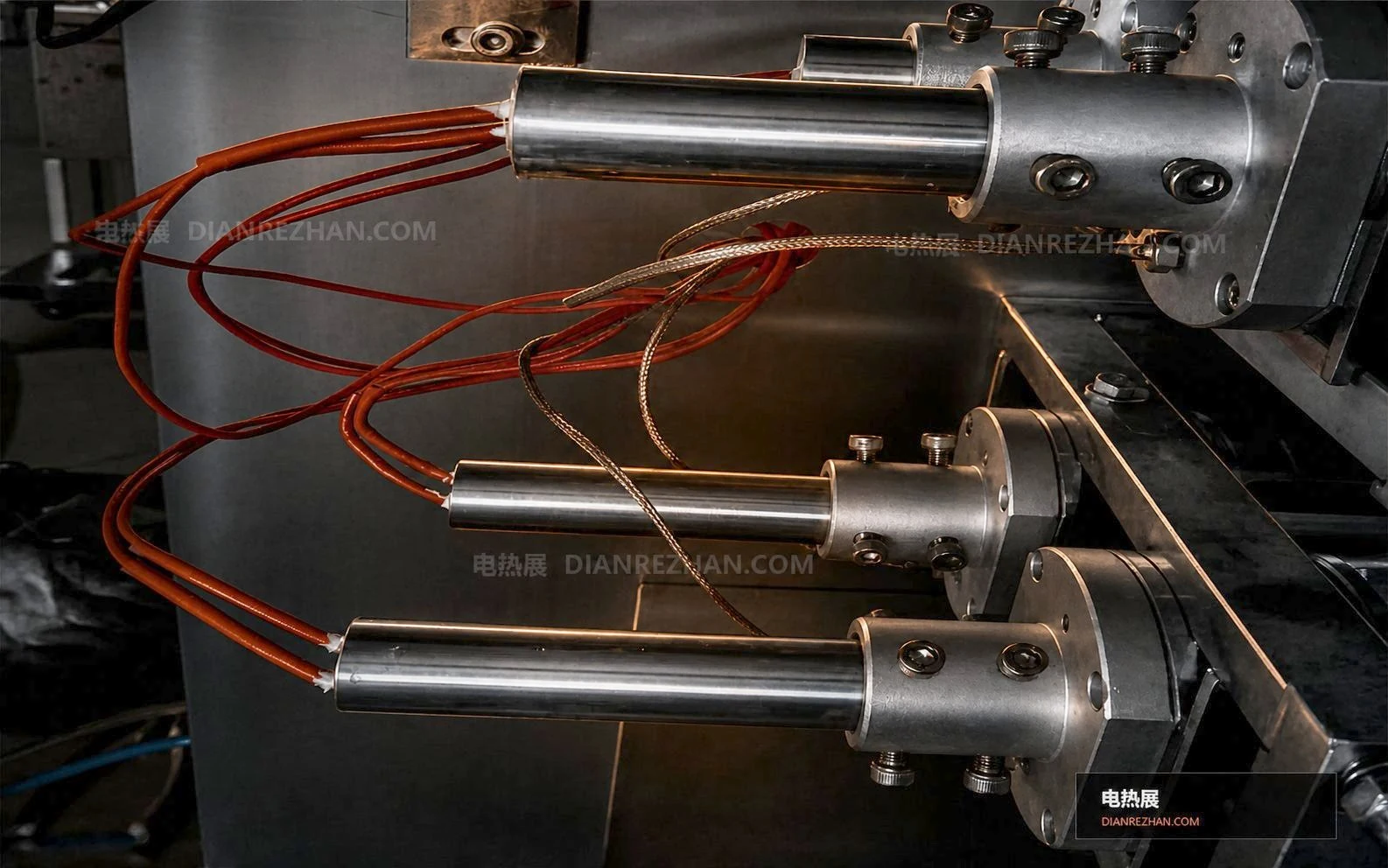

模具与设备孔位
单头或定制弯形电热管嵌入设备内部，实现局部、集中加热。
02

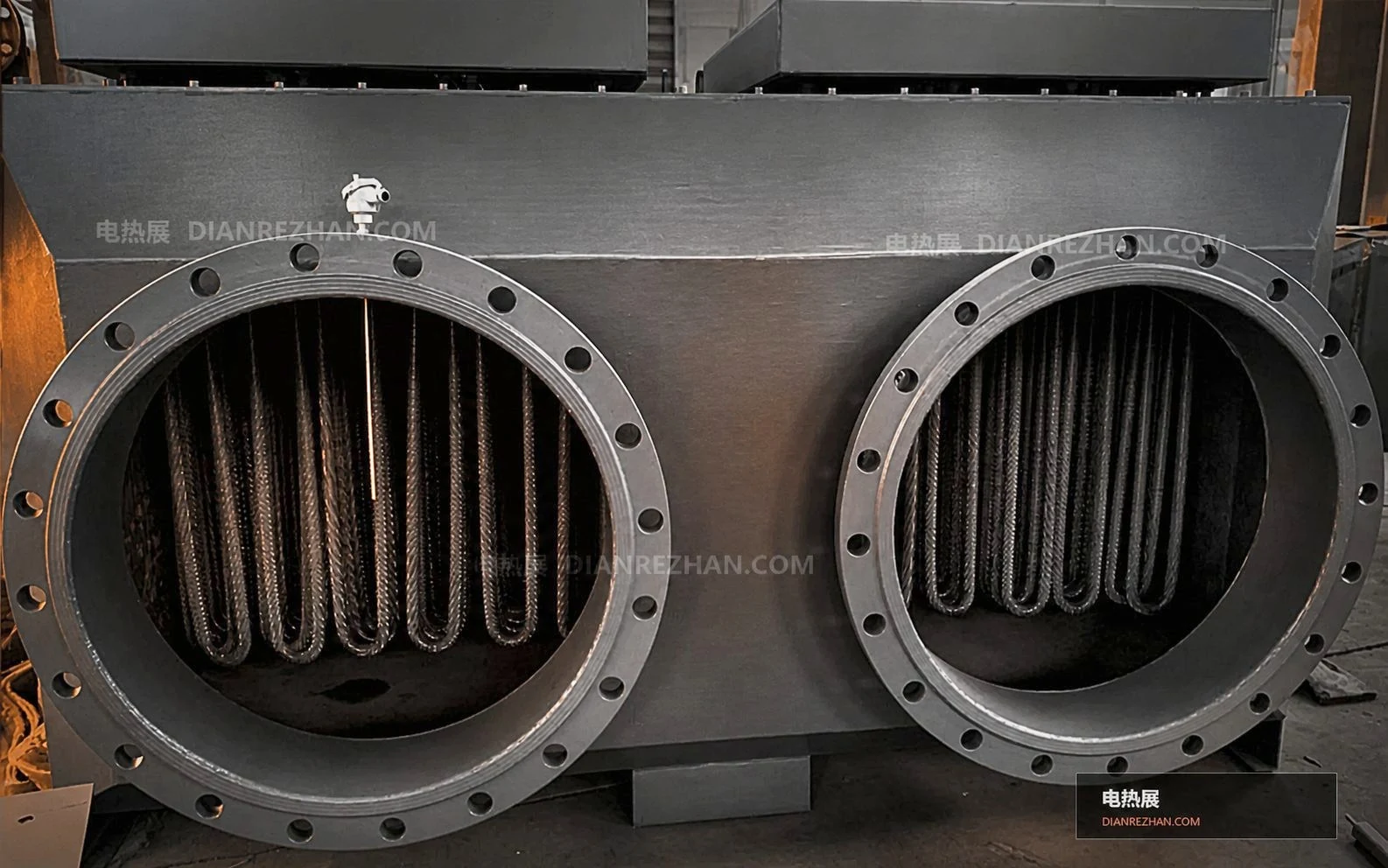

空气与热风系统
翅片电热管扩大换热面积，为烘箱、风道和循环空气提供热量。

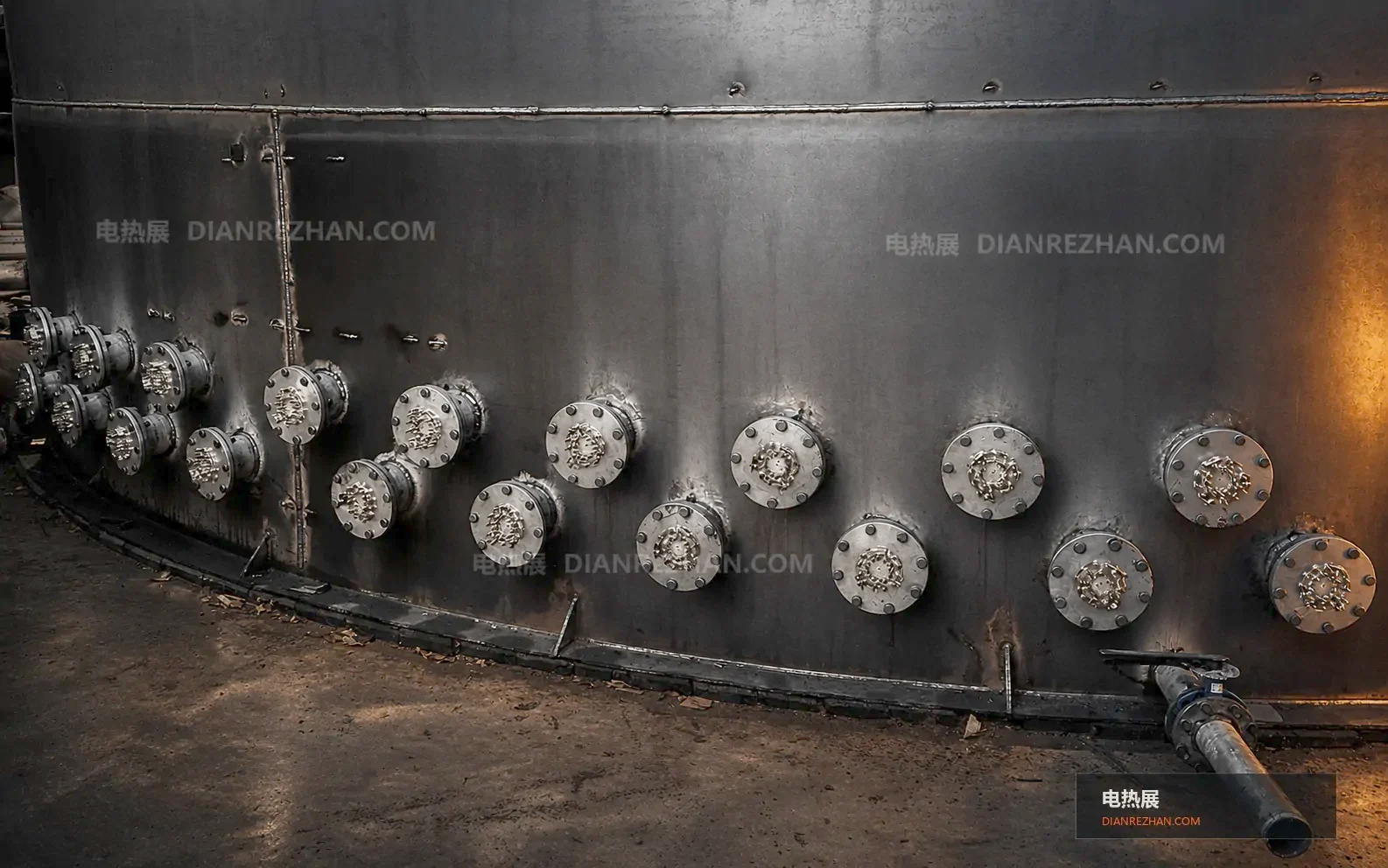

03
水槽与罐体液体
法兰电热管以集中功率直接加热液体，并配合测温和液位保护。

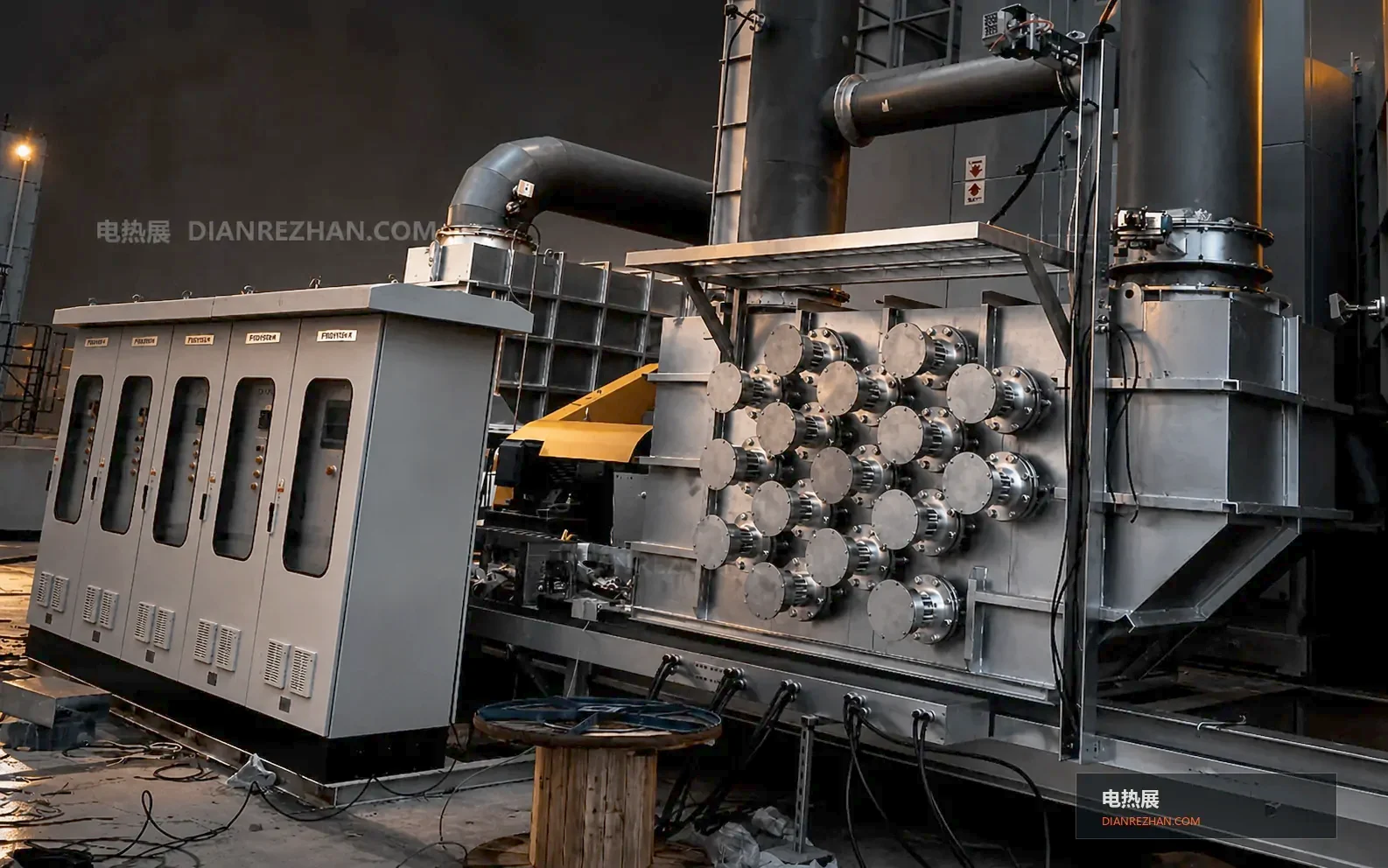

04
防爆工业环境
通过防爆接线结构和相应保护满足特定区域的直接电加热需求。
准备这些参数，选型会更高效
介质 · 温度 · 功率 · 发热长度
电源 · 管径 · 材质 · 安装方式
TECHNICAL KNOWLEDGE
电加热管选型参数速览
外形尺寸只是起点，表面负荷、材质、冷区和接线环境更直接影响寿命。表面负荷
根据空气、液体、模具或油类介质选择合理的单位面积功率。
护套材质
工作温度、腐蚀性与卫生要求决定碳钢或不锈钢等级。
冷区与尺寸
有效发热长度、冷端长度、管径和弯曲半径应与安装结构匹配。
接线与防护
接线方式、引出端温度、密封和绝缘要求需结合现场环境确认。
KNOWLEDGE BASE
常见问题
01电加热管功率如何确定？+
需要结合介质、目标温度、升温时间、散热条件、安装空间和允许表面负荷综合核算，不能只根据长度判断。
02空气和液体加热可以使用相同表面负荷吗？+
通常不能。不同介质的换热能力差异明显，应分别匹配单位表面积功率，避免元件过热或寿命下降。
03电加热管护套材质怎么选？+
需综合介质腐蚀性、工作温度、卫生要求和成本选择碳钢、不锈钢或其他耐热耐蚀材料。
04为什么需要确认非加热区？+
接线端、密封处和穿过保温层的位置通常不宜发热，明确非加热区可以减少接线过热并便于安装。
INQUIRY PREP
带着工况咨询，
更快判断电加热管
建议先准备以下参数，提交后可用于初步选型、功率估算和结构判断。- 介质
- 功率/温升
- 发热长度
- 管径材质
- 安装方式
- 接线与防护要求
盐城电加热产业带 · 需求对接
根据图纸、样品或安装尺寸，沟通材质、功率与结构定制需求。
- 01提交工况
- 02梳理参数
- 03匹配供应资源
- 04沟通方案
