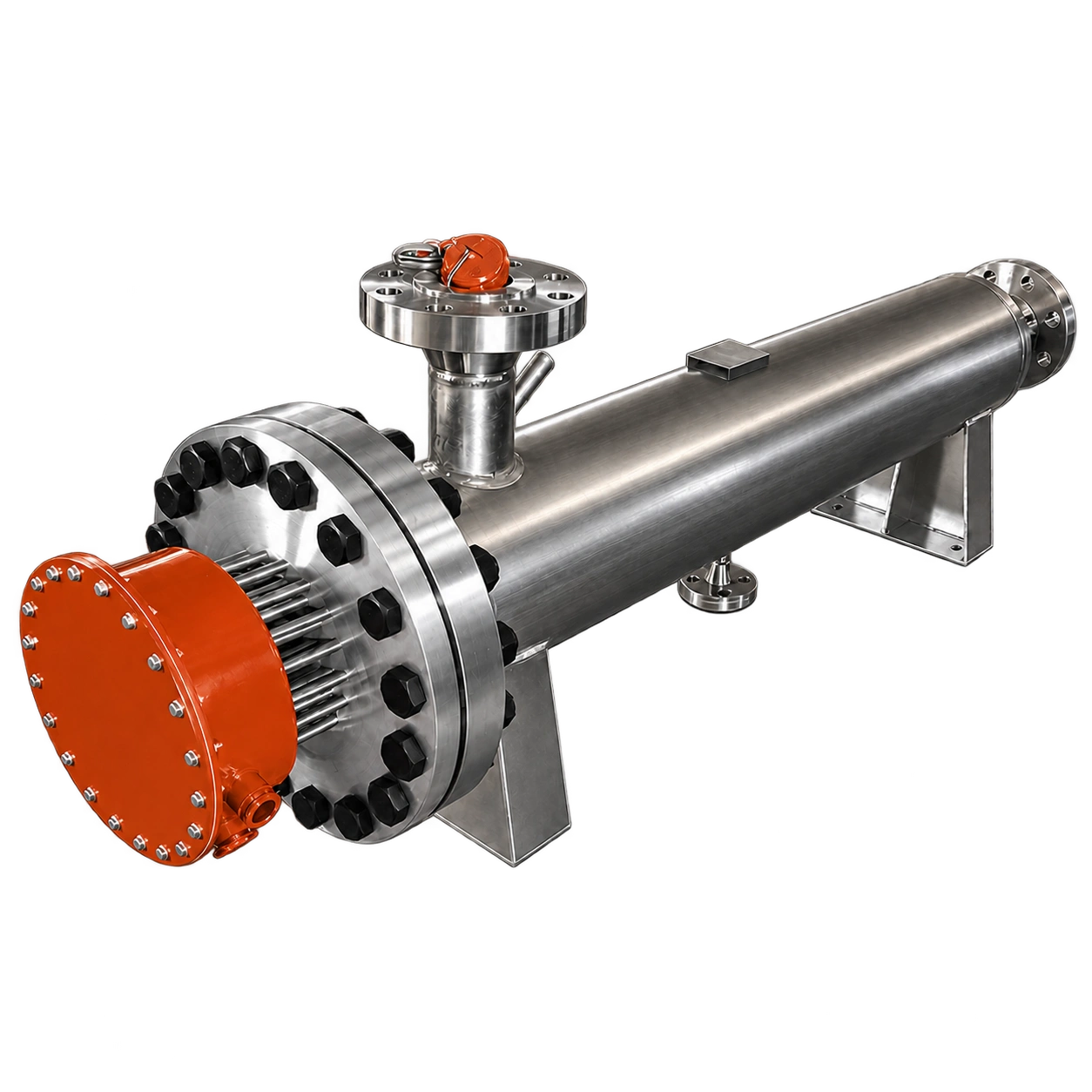

01
EXPLOSION-PROOF
01 / PIPELINE HEATER
防爆管道加热器
面向存在易燃易爆风险的工业环境，强调电气隔离、防爆结构与可靠温控。- 适用于石油、化工等特定工况
- 结合介质与区域等级匹配防爆要求
- 可配置测温、超温与缺流保护
防爆环境气液介质联锁保护
电热展管道加热器专业馆EnglishPIPELINE ELECTRIC HEATING
让介质升温，沿着清晰路径发生。
聚焦五类管道加热器，从介质、流量、温升、压力与安装方式出发，建立更直观的设备认识与选型路径。
- 05
- 设备类型
- 04
- 选型维度
- ∞
- 工艺适配
PRODUCT MATRIX
五类设备，
对应五种工况方向

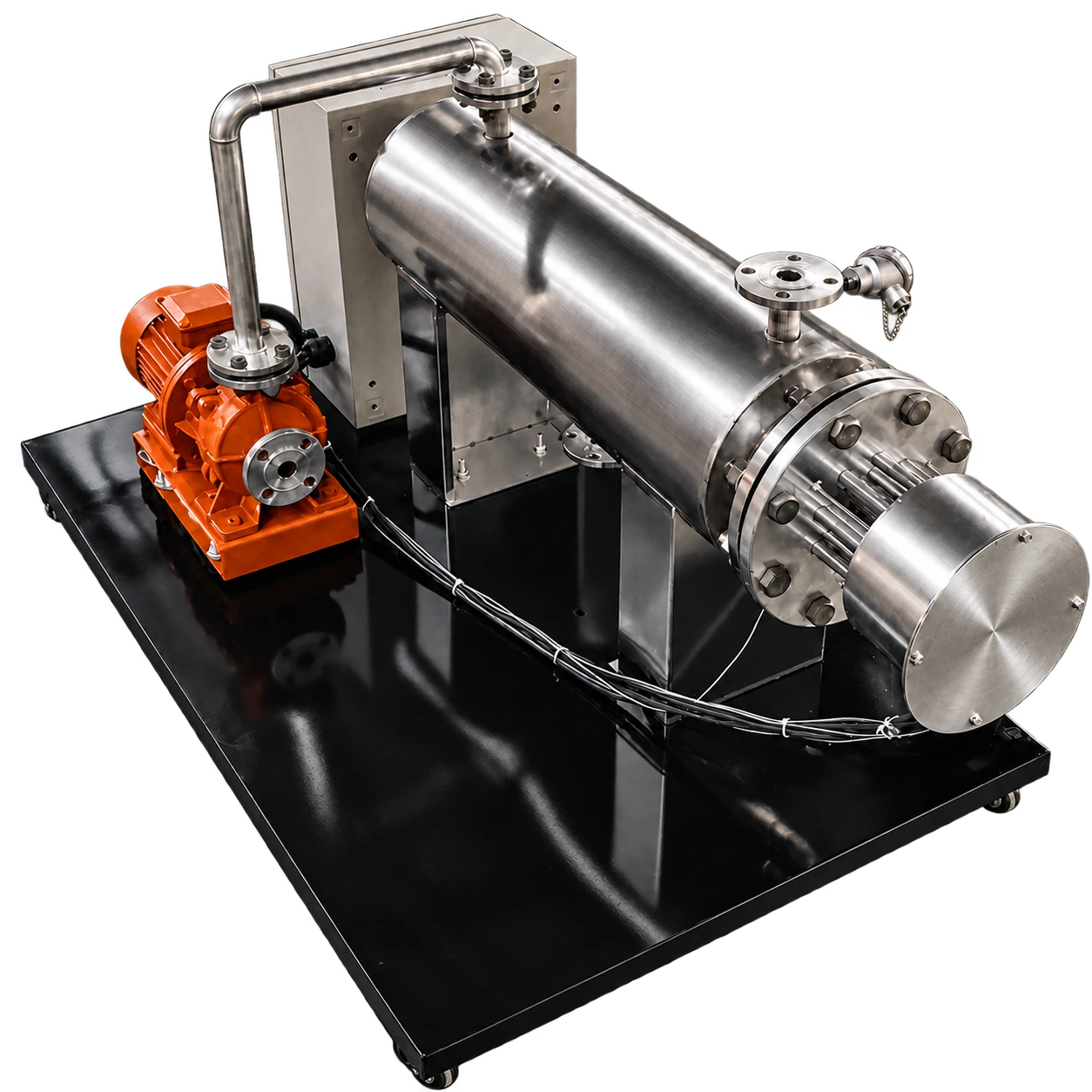

以介质、流量、温升、压力与安装方式为线索，对照不同管道加热工况。02
WATER CIRCULATION
02 / PIPELINE HEATER
循环管道加热器
服务于循环水和工艺用水的连续升温、恒温及热量补偿需求。- 结合流量与进出口温差核算热负荷
- 关注水质、压力与壳体材质
- 适合循环系统及配套设备热源
循环水连续升温温度维持
03
VERTICAL TYPE
03 / PIPELINE HEATER

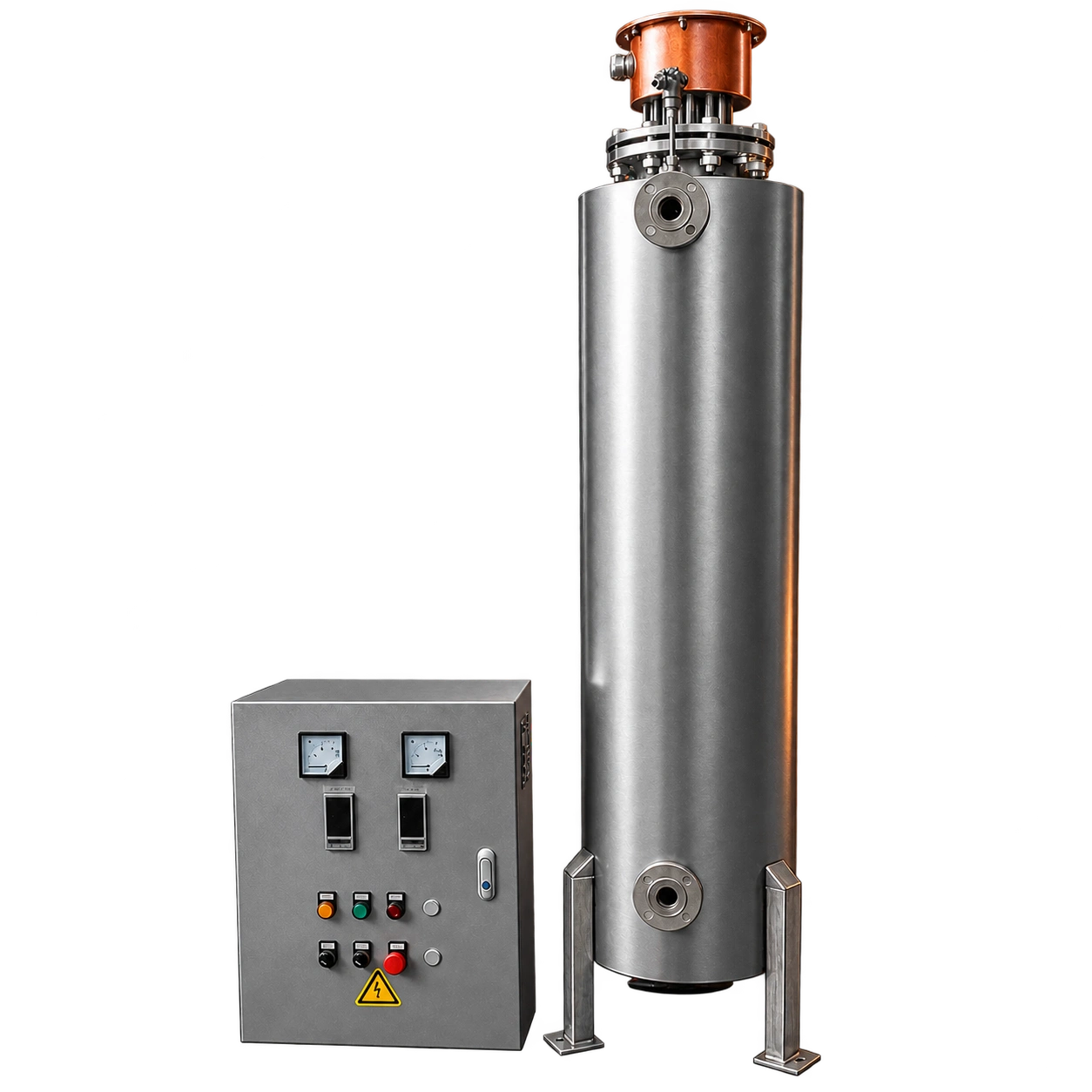

立式管道加热器
通过立式布置优化占地与管路衔接，适用于安装空间受限的设备系统。- 便于与垂直管路和设备接口衔接
- 需确认检修空间与支撑方式
- 可依据介质选择壳体和加热元件材质
立式结构节省空间系统配套

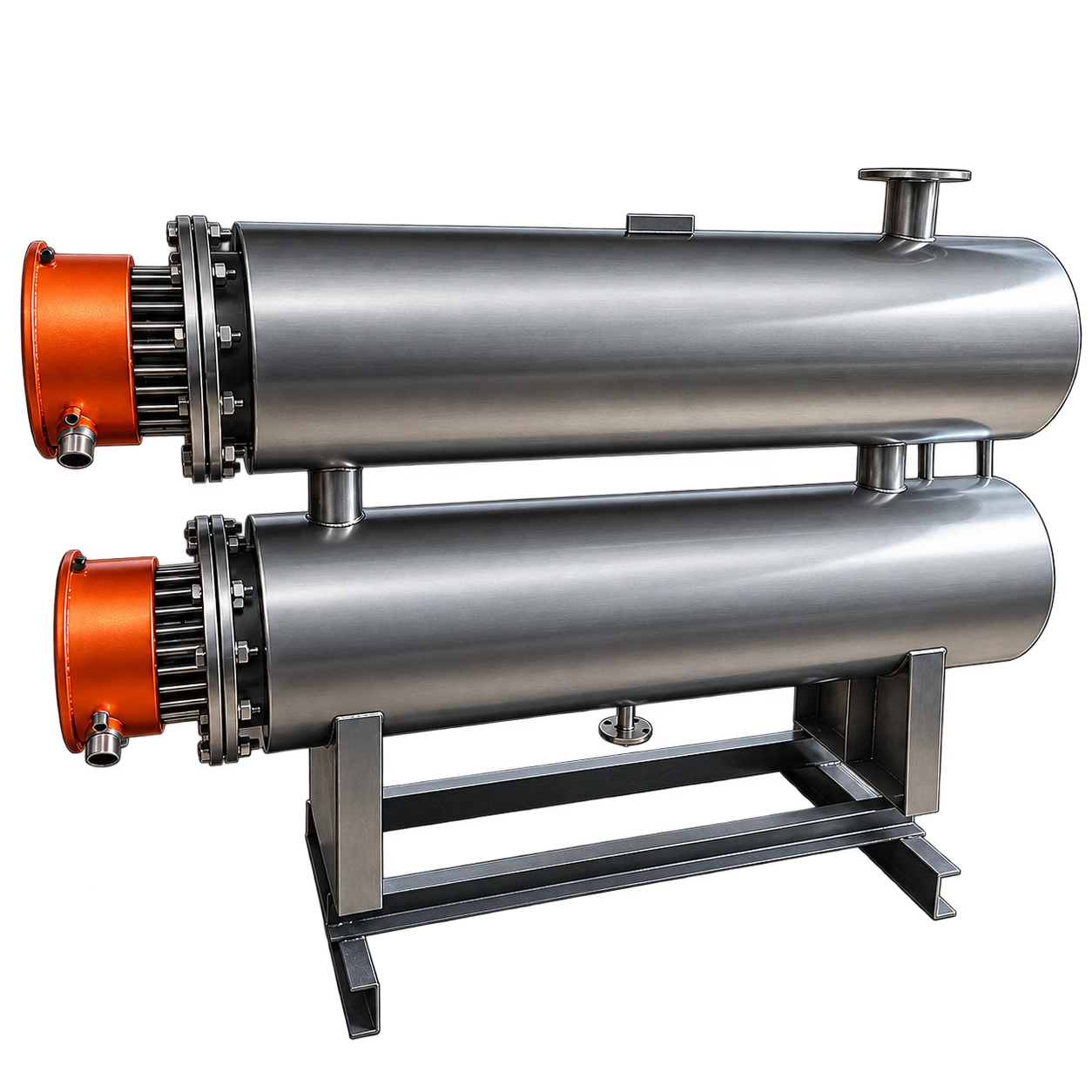

04
DOUBLE-LAYER
04 / PIPELINE HEATER
双层管道加热器
采用双层结构加强保温、热量管理或特殊工艺适配，降低外部散热影响。- 适合重视保温与外壳温度的场景
- 结构设计需结合温区和介质特性
- 关注夹层形式、保温材料与维护方式
双层结构热量管理工艺适配

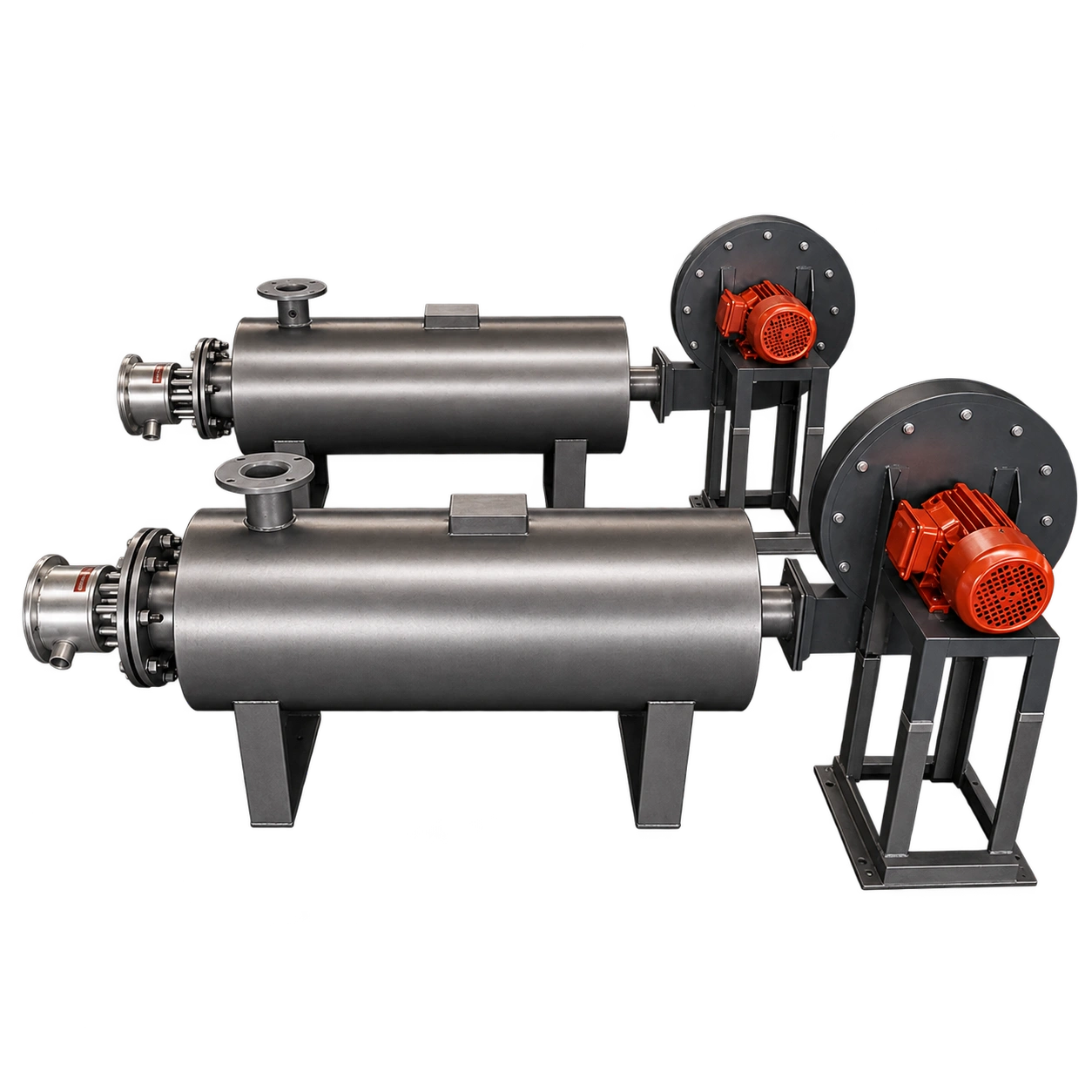

05
FAN-ASSISTED
05 / PIPELINE HEATER
管道风机加热器
将风机送风与电加热单元协同配置，为空气循环、热风输送提供完整动力。- 结合风量、风压与目标温升选型
- 设置风机与加热器启停联锁
- 适用于烘干、循环热风和空气处理
风机联动热风输送空气循环
QUICK COMPARISON
五类结构，快速看清差异
不以固定功率或温度代替真实选型，先依据介质、安装和工况方向缩小范围。设备类型结构形式适用介质典型方向选型关注
01防爆管道加热器卧式承压结构气体、液体危险区域与化工流程防爆电气与联锁保护
02循环管道加热器循环泵组一体配套循环水、工艺用水连续升温与恒温循环关注流量、水质和热补偿
03立式管道加热器立式紧凑布置气体、液体场地受限与垂直管路节省占地并预留检修空间
04双层管道加热器双筒或双层结构需加强保温的介质温区管理与热损控制兼顾保温层和维护方式
05管道风机加热器加热筒与风机联动空气与工艺气体热风输送、烘干处理按风量、风压和温升匹配
PIPELINE CONTROL & PROTECTION
管路升温过程的安全控制
围绕介质流动、工作压力与温度变化建立联锁，使加热输出与真实管路工况保持一致。独立超温切断
通过工作测温与独立超温测点形成双重判断，异常升温时及时停止加热。
缺流联锁保护
结合流量或压差信号确认介质状态，避免无介质、低流量条件下持续加热。
压力状态监测
依据工作压力确认承压结构，并监测进出口或系统压力的异常变化。
分级功率控制
按照温差和实时热负荷分组投入加热功率，减少温度过冲与频繁启停。
SELECTION LOGIC
先看工况，再定结构
- 01
介质属性
空气、气体、水、油类或其他工艺介质，决定材料、密封与表面负荷。
- 02
流量与温升
入口温度、目标温度和实际流量，是估算加热功率的核心条件。
- 03
压力与环境
工作压力、腐蚀性和防爆区域要求，影响壳体与电气结构选择。
- 04
安装与控制
确认接口、方向、空间、供电以及测温、联锁和保护配置。
INDUSTRIAL APPLICATION
热能进入工艺的
关键位置

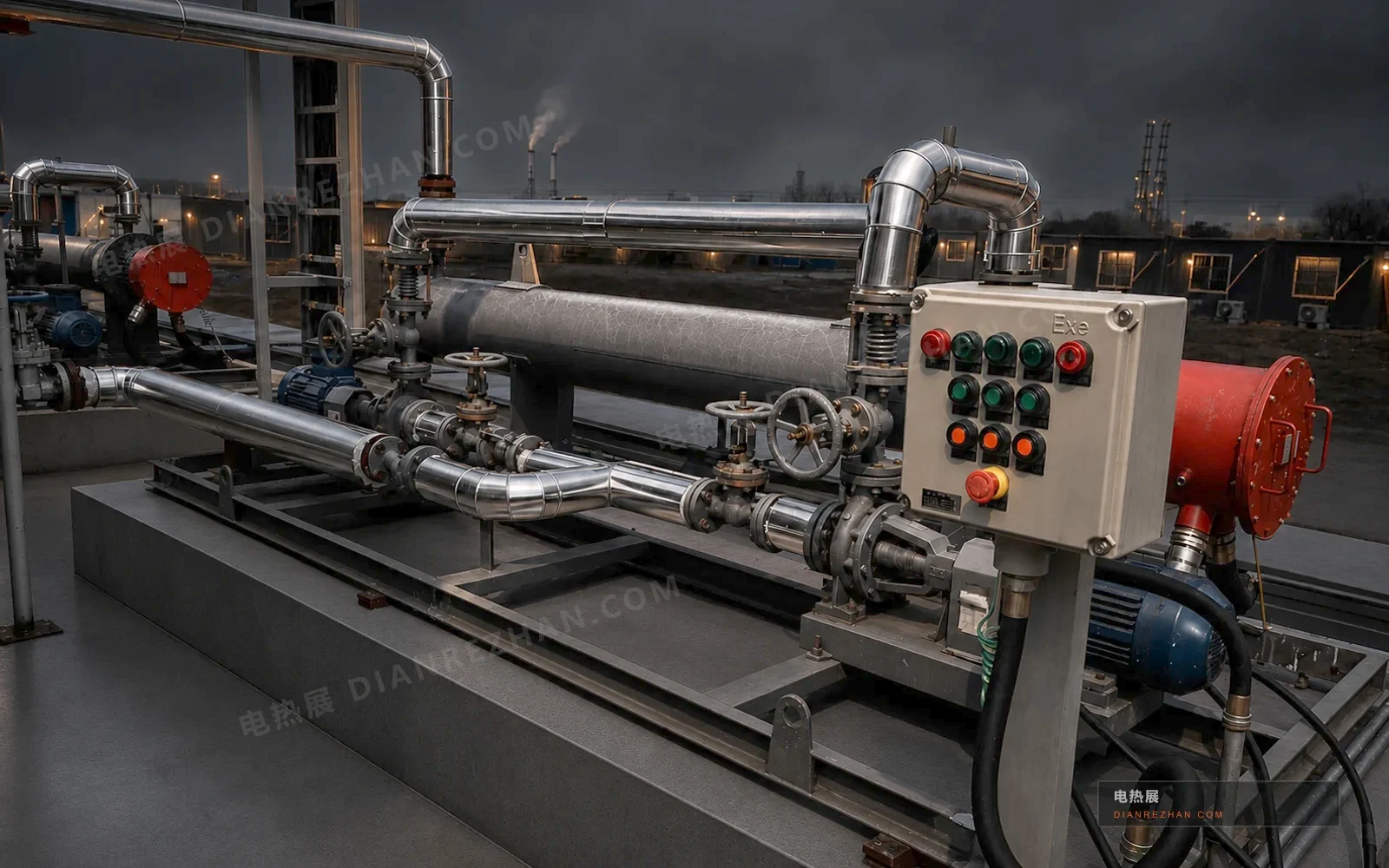

01
石油与化工流程
面向工艺气体、液体管路的升温、保温及温度维持。

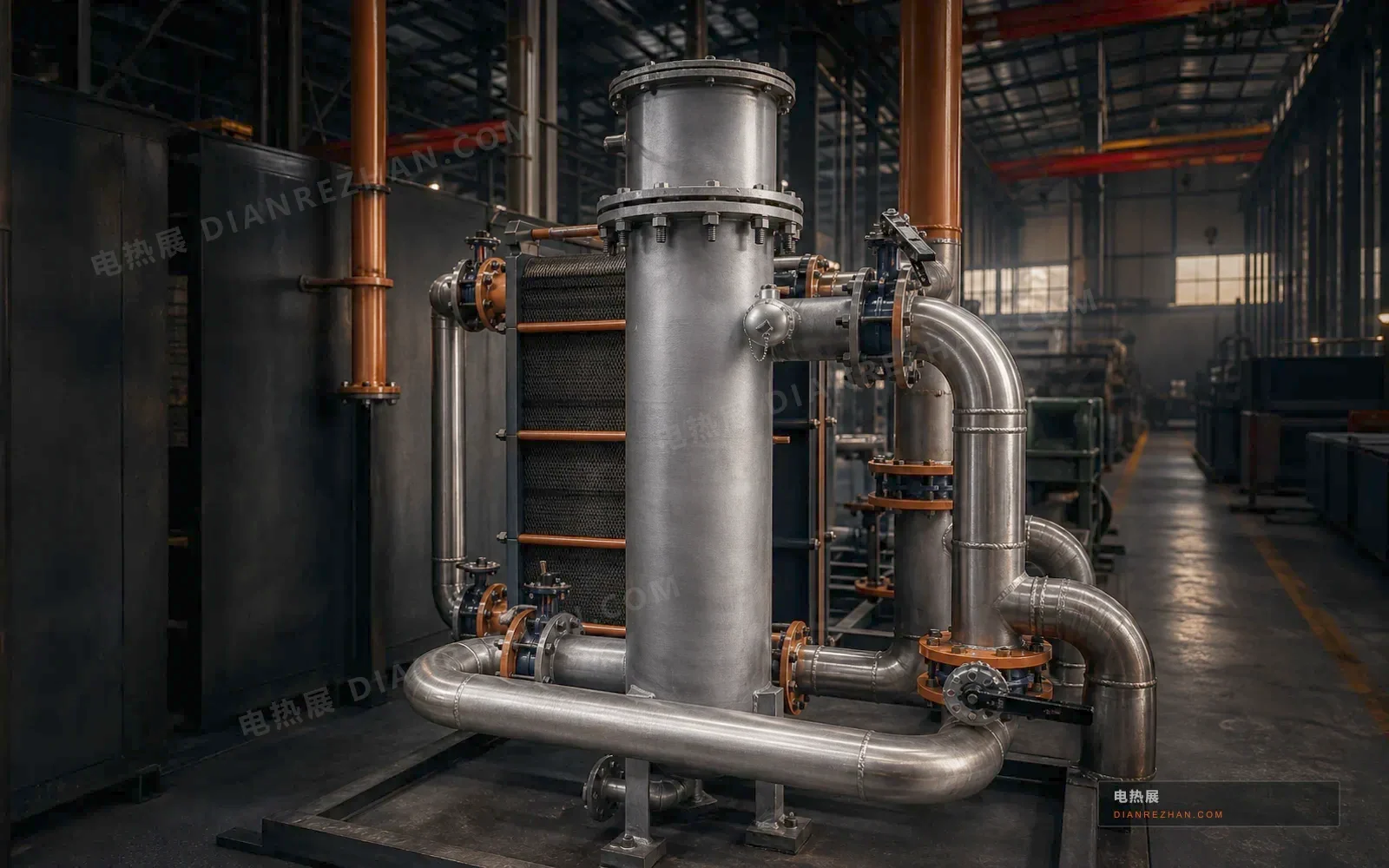

02
循环水与设备配套
为循环系统提供连续热量，服务清洗、测试及生产设备。

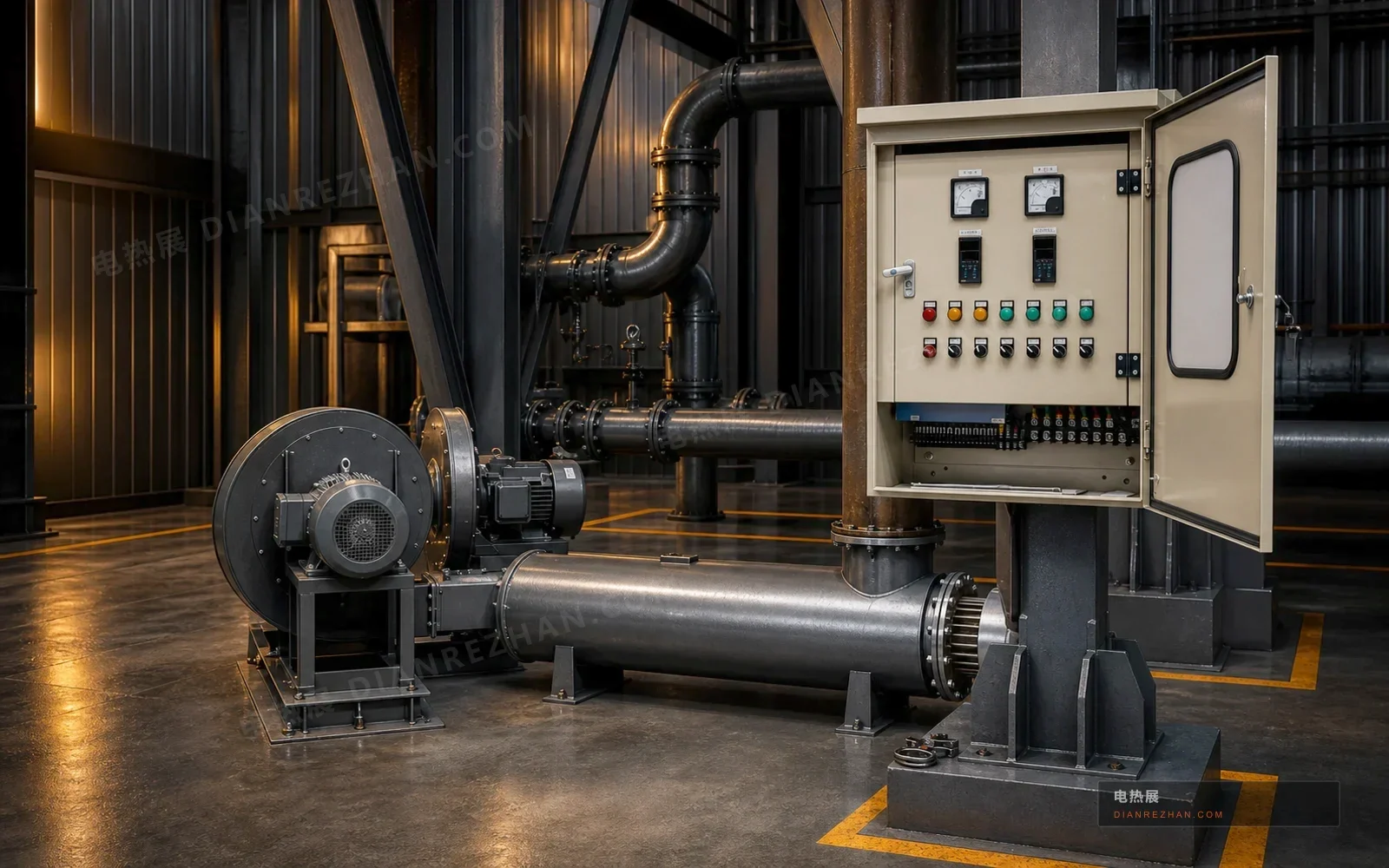

03
热风与工业干燥
配合风机形成稳定热风，用于烘房、干燥和空气处理。
04

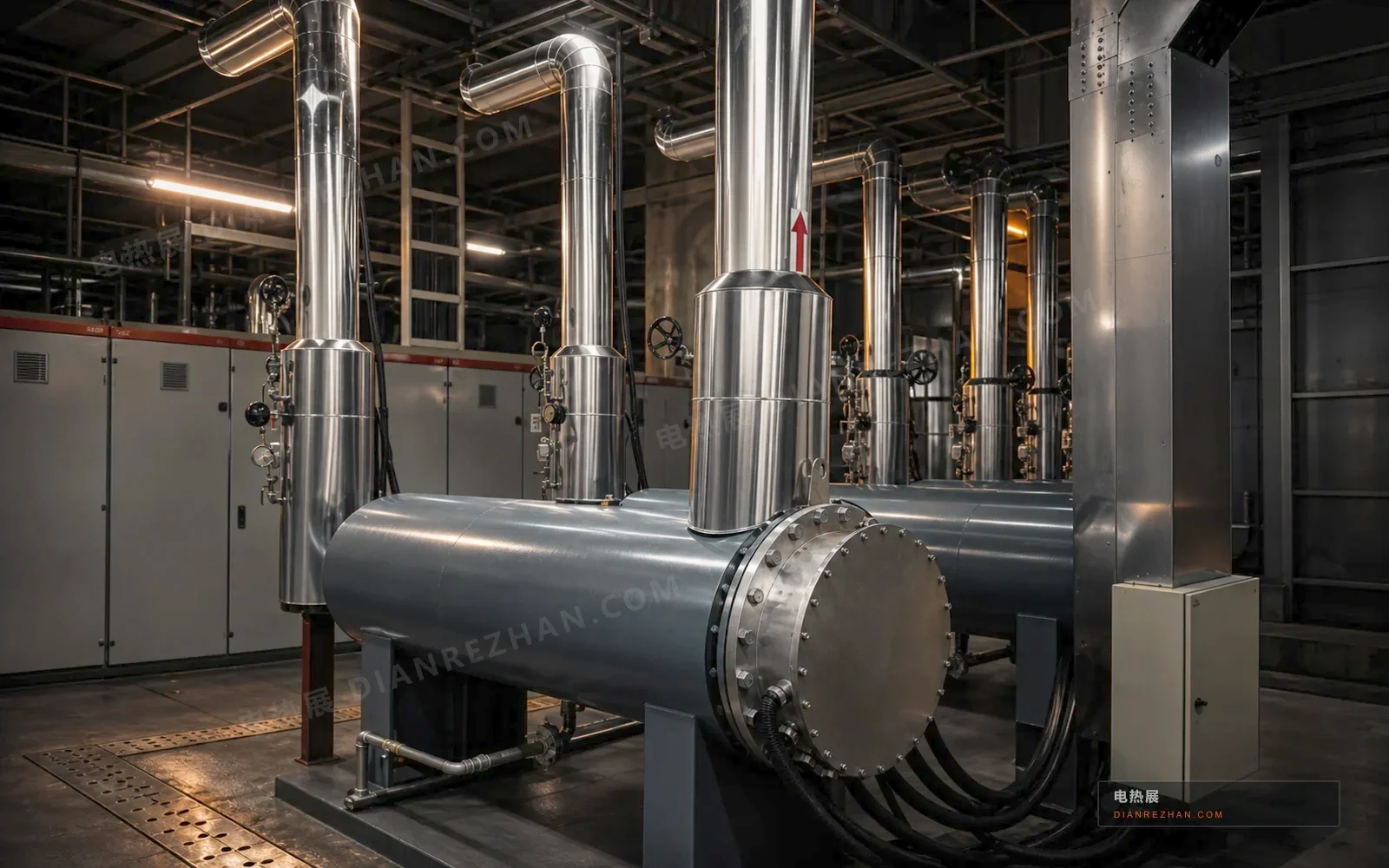

特殊空间与温区
通过立式、双层或定制接口适应安装和热管理要求。
准备这些参数，选型会更高效
介质 · 流量 · 温度 · 压力
电源 · 接口 · 安装空间
TECHNICAL KNOWLEDGE
管道加热器选型参数速览
先建立介质与热负荷边界，再确认承压结构、接口方向和控制保护。介质与流量
介质密度、比热容和实际流量共同决定连续升温所需热量。
进出口温差
入口温度与目标温度决定温升范围，并影响功率与元件表面负荷。
工作压力
设计压力、接口等级、密封结构和壳体材质需要相互匹配。
接口与安装
确认进出口口径、方向、支撑、检修空间和现场管路条件。
KNOWLEDGE BASE
常见问题
01管道加热器功率如何估算？+
需要结合介质种类、质量流量或体积流量、入口温度、目标温度、热损失与运行方式综合核算，不能只依据设备尺寸判断。
02气体和液体可以使用同一种结构吗？+
两者在流速、换热方式、压力、密封和表面负荷方面存在差异，应按真实介质和工况分别确定结构。
03防爆管道加热器选型需要提供什么？+
除介质、流量、温升和压力外，还需明确使用区域、防爆等级、温度组别以及现场电气要求。
04设备通常需要哪些保护？+
常见配置包括超温、缺流、短路、过载、可靠接地及压力或风机联锁，具体保护方式应与工艺系统匹配。
INQUIRY PREP
带着工况咨询，
更快判断管道加热器
建议先准备以下参数，提交后可用于初步选型、功率估算和结构判断。- 介质名称
- 流量
- 入口/目标温度
- 工作压力
- 接口尺寸
- 防爆或材质要求
