01
CABINET OVEN
01 / BATCH HEATING

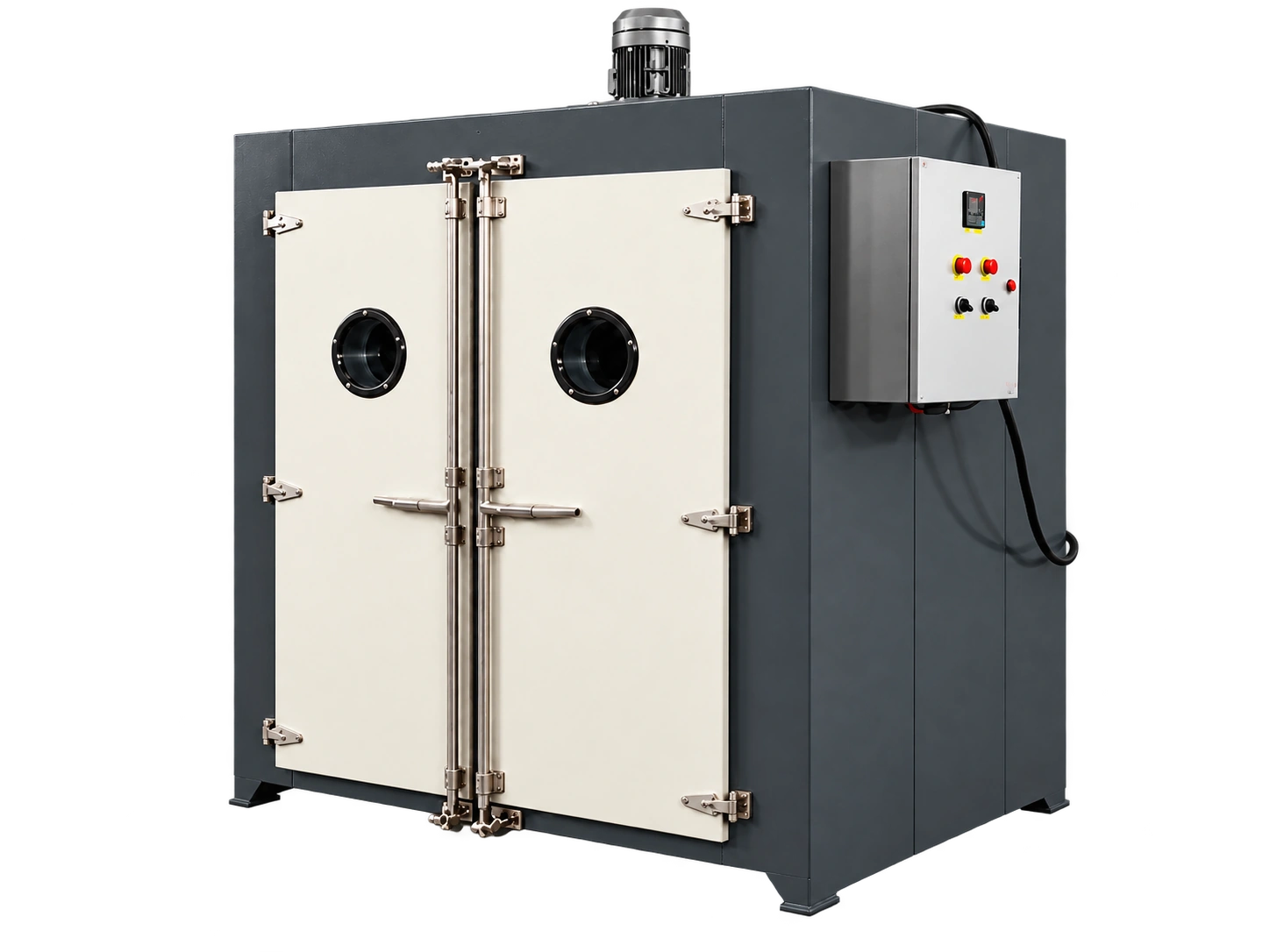

箱式烘箱
适合托盘、搁架或小型工装装载。先核对有效工作空间、层间距和工件周围的通风余量。- 核对有效工作尺寸与层架间距
- 按每批工件和工装重量核算负荷
- 为循环风预留装载通道
托盘 / 搁架装料小件与中型工件
INDUSTRIAL BATCH HEATING
让批次加热，从装载条件开始。
从工件尺寸、批次重量、工艺温度与装卸方式出发，对照箱式、台车式与步入式结构，整理烘箱选型条件。
- 03
- 设备类型
- 06
- 选型维度
- ∞
- 工艺适配
3D 结构探索工业烘箱
正在载入三维展示…
拖动旋转 · 典型结构示意，实际配置以具体产品为准
PRODUCT MATRIX
三类设备，
对应不同装载方式
按工件尺寸、装载重量与工艺过程，对照适合的设备方向。02
TRUCK-IN OVEN
02 / BATCH HEATING

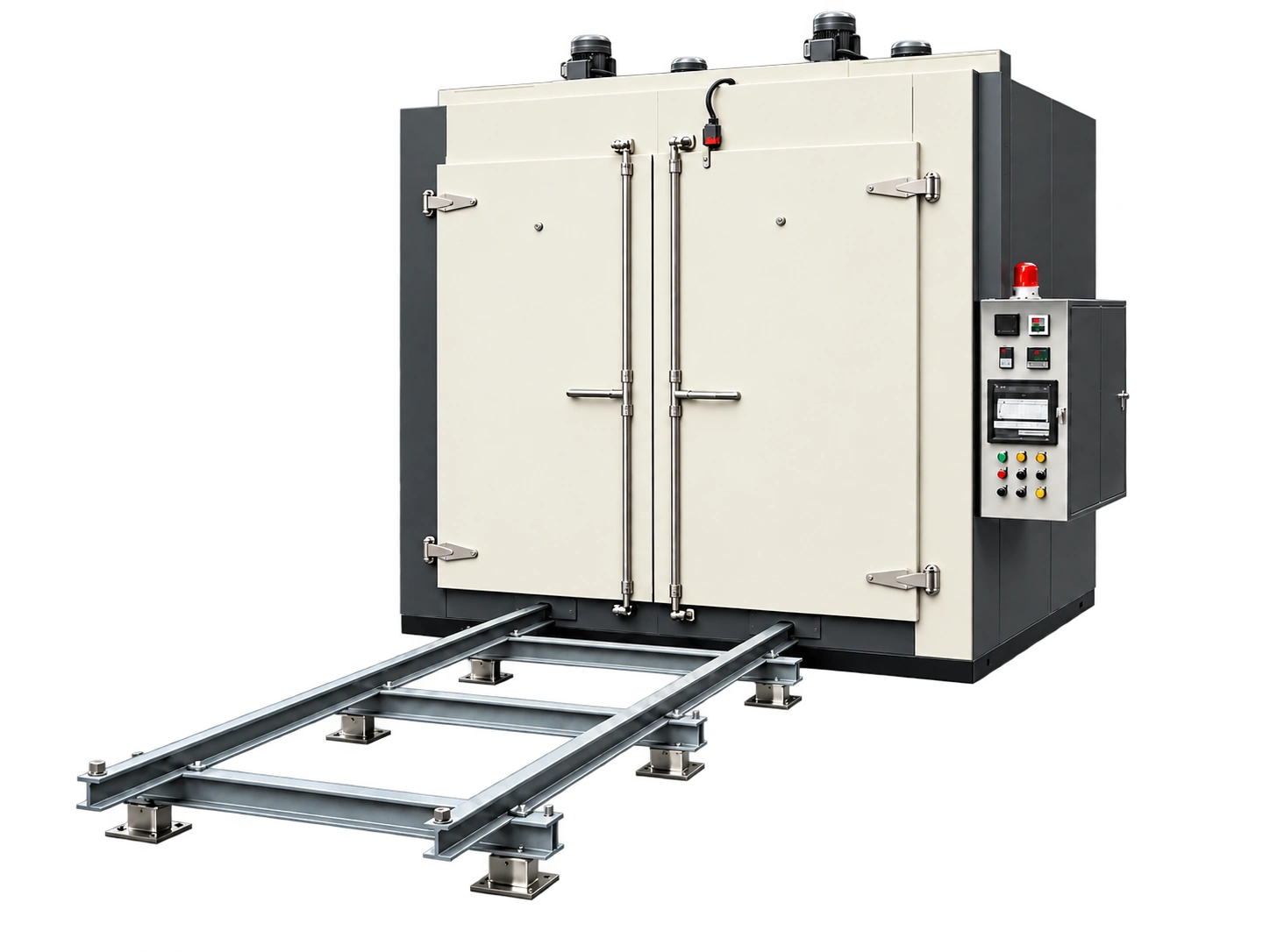

台车式烘箱
通过轨道或装料车搬运整批工件。重点核对单批总重量、车体尺寸、进出料空间及地面条件。- 核对装料车尺寸与整批重量
- 预留进出料轨道和检修空间
- 确认地面承载及门口衔接
整车 / 工装装料较重或大批次工件
03
WALK-IN OVEN
03 / BATCH HEATING

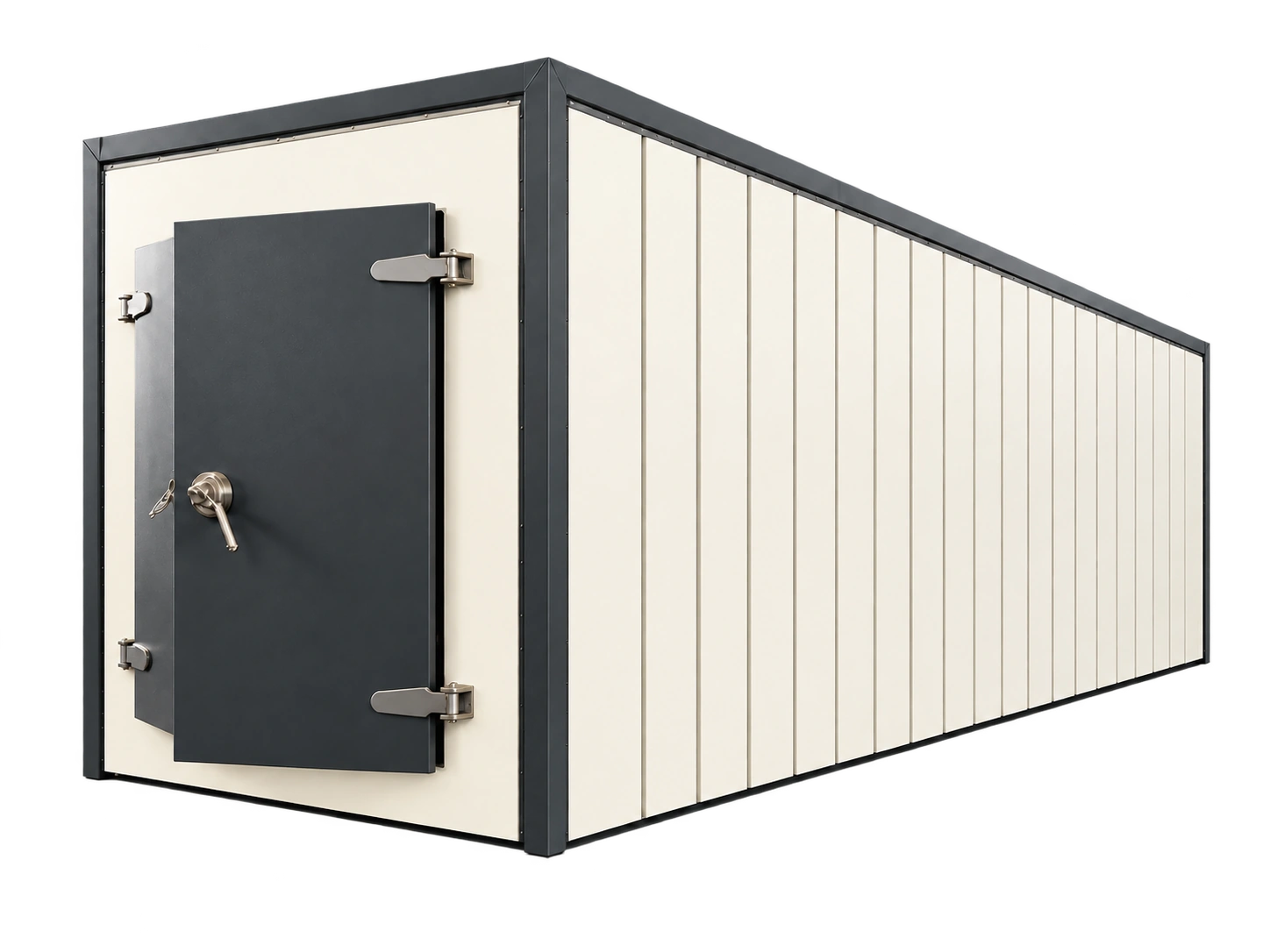

步入式烘房
面向大型工件或多车批次装载。需要同时考虑门洞尺寸、内部布局、气流组织和现场安装空间。- 核对门洞和搬运通道尺寸
- 结合物料布局组织循环与排风
- 预留现场安装与检修空间
大型装料空间多车或大型工件
STRUCTURE COMPARISON
三种装载结构，先看工件怎么进出
尺寸相近的烘箱，装卸方式与占用空间也可能不同。先确认工件和工装，再比较温度、节拍与现场条件。
窄屏可左右滑动查看完整对比。
| 设备结构 | 适合的装载方式 | 需要核对 | 布置与使用边界 |
|---|---|---|---|
| 箱式烘箱 | 层架、托盘或人工分批装卸 | 单层承重、层间间隙、可用内尺寸 | 确认取放高度、门前空间与气流通道 |
| 台车式烘箱 | 工件随台车整批进出 | 台车连同工件的总质量、轨道或坡道 | 计入台车蓄热，核对地面承载和周转路线 |
| 步入式烘房 | 大尺寸工件、货架或装料车 | 门洞、可用工作区、装载密度 | 门洞通过尺寸不等于可用装载尺寸，另留检修空间 |
CONTROL & PROTECTION
升温之前，先确认保护条件
以下是选型时应确认的保护功能。实际配置、动作顺序和验收方法，需要落实到设备电气图与工艺要求。独立超温保护
工作控温与超温切断分开核对。异常切断加热后，先排查原因，再按设备要求复位。
循环风与加热联锁
不能只凭风机启动信号判断气流已建立。确认检测方式，以及异常时如何切断加热。
排风与工艺物质
说明每批水分或溶剂的释放情况。涉及可燃蒸气或粉尘时，须另行核算排风、吹扫和相应保护，普通烘箱不能直接视作适用。
门状态与停机顺序
确认开门时加热、循环风和排风各自的动作。停机冷却与急停属于不同工况，不用一条通用顺序代替设备方案。
SELECTION LOGIC
温度之外，还要核对这些
- 01
装料空间
工件长、宽、高，以及工装和托盘尺寸；外形尺寸不等于有效工作尺寸。
- 02
每批重量
物料、托盘、工装和装料车分别有多重，避免只计算产品本身。
- 03
温度与时间
起始温度、目标温度、允许升温时间和保温时间；说明以空气温度还是工件温度判定。
- 04
气流与排湿
装料间距、托盘开孔、含水量和挥发物情况，会影响循环风与排风配置。
- 05
现场条件
电源、可用安装面积、门洞、运输通道，以及进出料和维护空间。
- 06
控制与验收
按工艺说明控温、记录、报警及验收要求；温度均匀性需明确测试条件。
EQUIPMENT IN APPLICATION
设备进入工艺的
现场参考
01

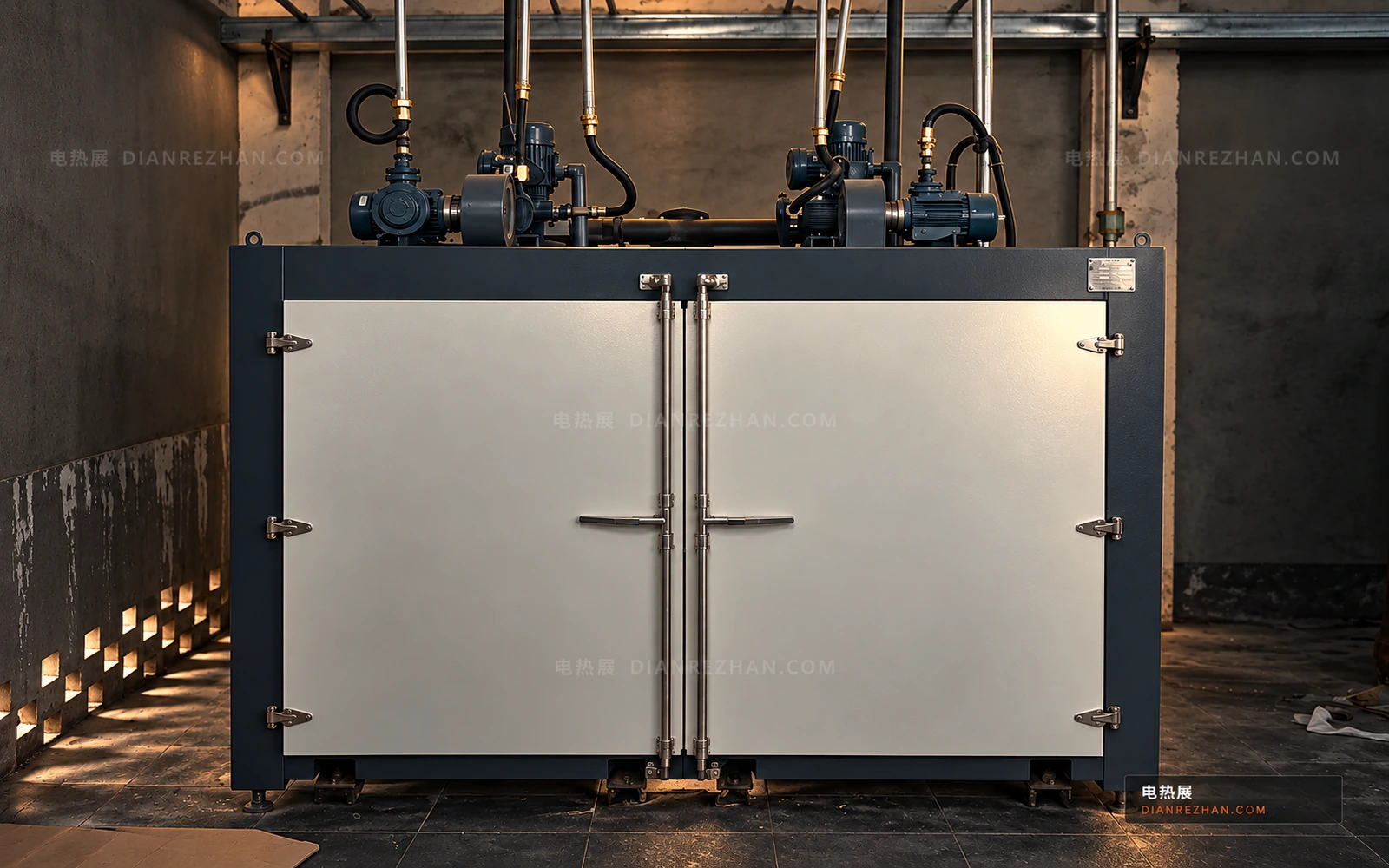

箱式烘箱现场
双门箱式设备与顶部循环部件，展示装载入口和现场布置。
02

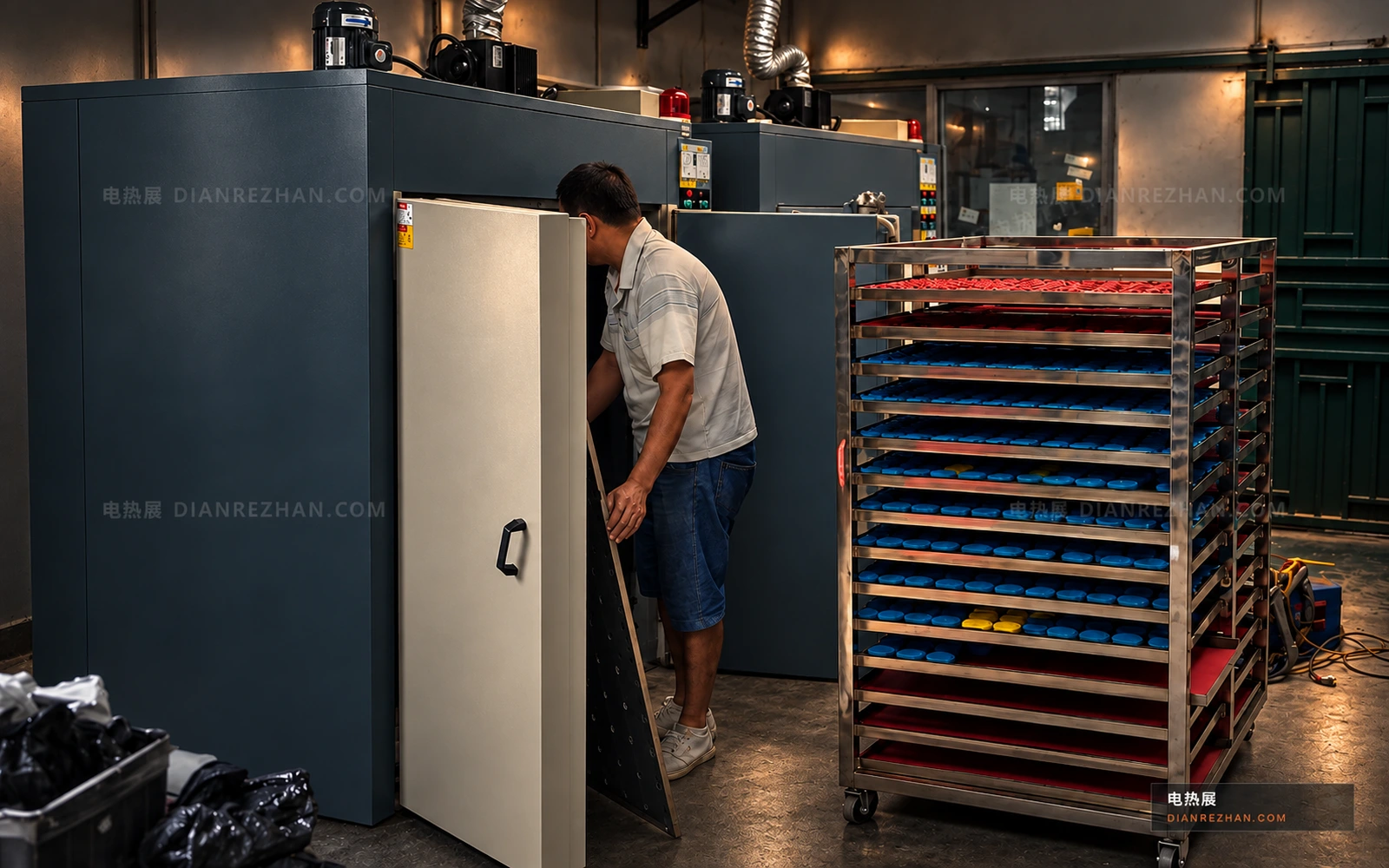

台车与批次装卸
多层装料车与烘箱的衔接，选型时需核对车体尺寸及进出料空间。
03

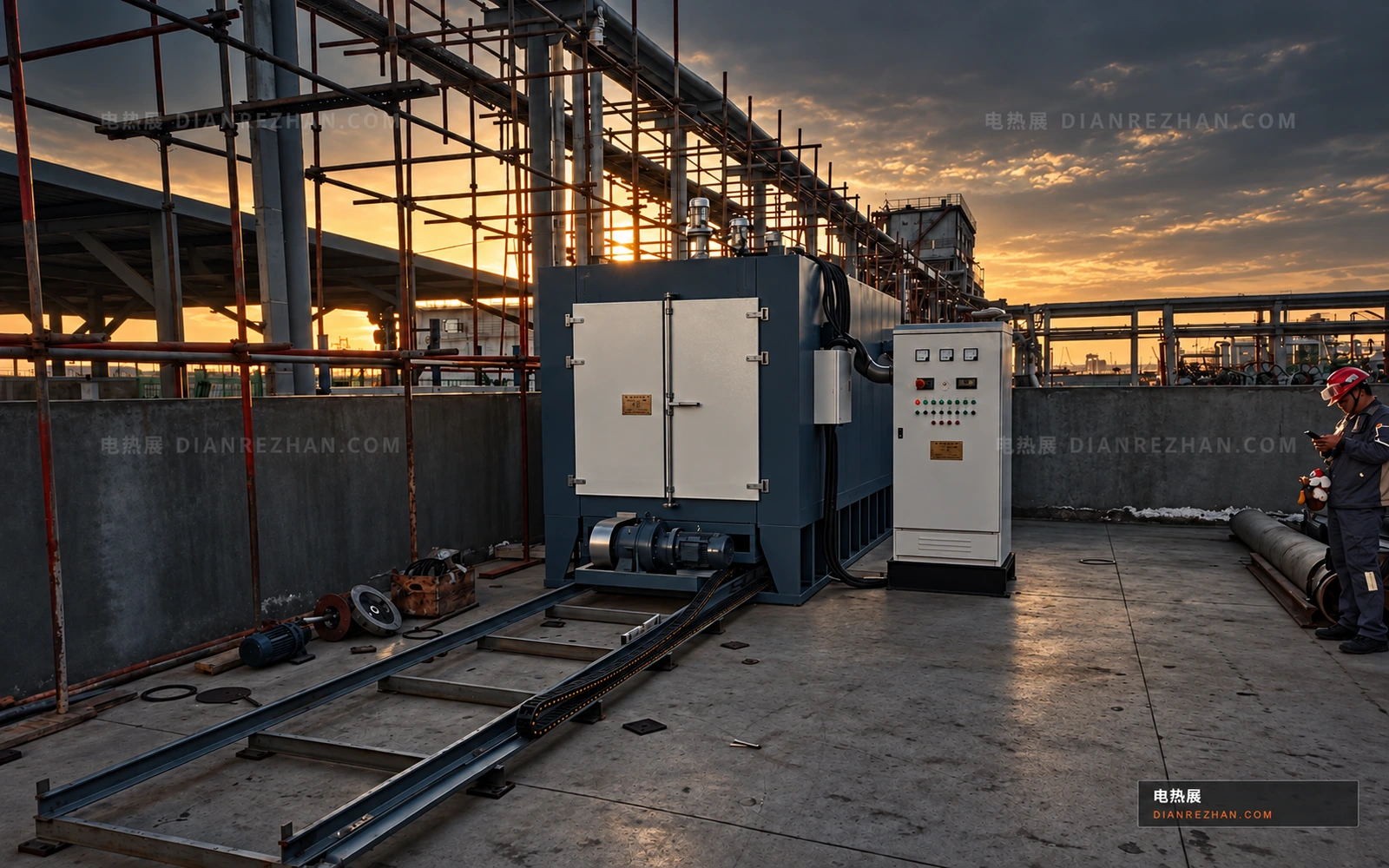

轨道装载工位
轨道、箱体与控制柜的现场关系，需结合工件重量及搬运方式核对。
04

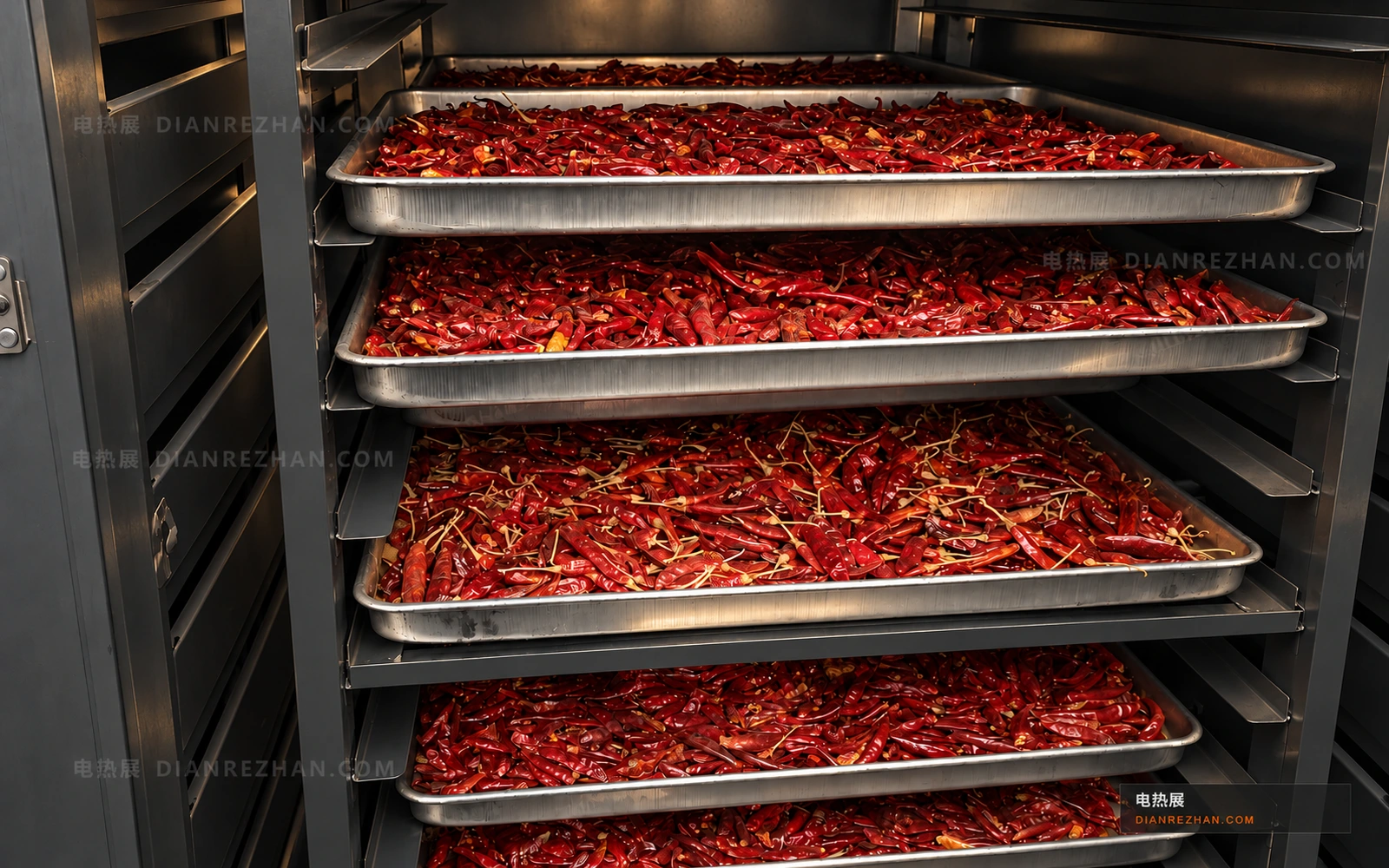

托盘装载与干燥
多层托盘的物料摆放，需为层间循环风及水分排出保留通道。
设备现场参考，图片经过配色及展示处理；具体配置以确认方案为准。
03 / PROCESS SEQUENCE
把工艺过程说清楚
- 01
装料
确认工件摆放、装载重量和气流通道。
- 02
升温
热风将热量传给工件；工件温度通常滞后于空气温度。
- 03
保温 / 干燥
按工艺判定开始计时，结合排湿或排风要求运行。
- 04
冷却与卸料
核对允许卸料温度和周转时间，再安排下一批。
TECHNICAL PARAMETERS
选型参数速览
| 工件与装载 | 材质、尺寸、重量、工装及摆放方式 |
|---|---|
| 温度与时间 | 初温、工件目标温度、升温与保温时间 |
| 产能与节拍 | 每批重量与周转时间 |
| 气流与排风 | 循环方式、排风量、水分或挥发物及保护要求 |
| 现场条件 | 可用电源、安装空间、进出料及检修通道 |
这里列出需确认的参数，不给出未经核对的通用规格。装机功率还需包含炉体蓄热、排风与散热等负荷。
KNOWLEDGE BASE
常见问题
01箱式、台车式和步入式烘箱有什么区别？+
这里按常见装料方式展示。箱式多用托盘或搁架；台车式方便整车装卸；步入式强调较大的装料空间。台车式与步入式在结构上可能重叠，最终应按工件和搬运方式确定。
02能不能只按箱体体积确定功率？+
不宜只看体积。需要一起考虑工件与工装的重量、材料、升温时间，以及箱体散热、排风和水分蒸发等负荷；空载升温时间也不能代替满载工艺时间。
03温控仪显示达到设定温度，就能开始保温吗？+
应按工艺要求判定。如果要求工件达到温度后保温，应以相应的工件测温或经验证的工艺条件为准，不能直接把空气温度当作工件温度。
04能处理带溶剂或其他挥发物的物料吗？+
需要先说明挥发物种类、释放量和工艺过程，再核对相应设备设计及排风、联锁要求。普通热风循环烘箱不能仅凭外观判断是否适用。
