大风量高升温
废气风量动辄上万立方米每小时，温升常超过 100℃，需要多组加热单元分级投入，平衡电网负荷。
电热展行业解决方案INDUSTRY SOLUTION · S2
环保废气与 VOC 处理加热，
让热能按工况落地。
围绕废气预热、催化燃烧前升温和风道补热，重点确认风量、温升、风阻和风机联锁。
- 废气风量（m³/h）
- 入口 / 目标温度
- 风机风压与风道截面
- 废气成分与浓度
- 控制方式与联锁要求
SCENARIO
典型工况
先看工况，再看设备
涂装、印刷、化工等行业的废气治理系统，需要将常温或低温废气预热到催化燃烧、RTO 蓄热焚烧或生物净化所需温度。工况特点是风量大、温升幅度高、连续运行，且风机与加热器必须可靠联锁，防止加热器干烧。
风阻与流场
加热束会增加风道阻力，影响风机工况点，需按截面风速核算风阻并预留检修段。
介质腐蚀性
废气可能含酸性或黏性成分，加热元件护套与风道内壁需要考虑防腐与可清洁性。
安全联锁
风机故障或风量不足时必须先断加热，超温时停机，避免电热元件过热引发事故。
SOLUTION PATH
从工况到设备，四步落地
- 01
核实风量与温升
以实际风量（m³/h）和入口、目标温度计算热负荷，考虑系统漏风与波动，确定设备功率与备用余量。
- 02
匹配风道结构
依据风道截面与风速确定加热段长度、翅片管布置与均流结构，控制截面风速和压降。
- 03
配置分级控制
按温升需求分组投切加热单元，配合 PID 调节或 SSR 调功，保持出口温度稳定。
- 04
落实联锁保护
风机运行信号与加热器电气联锁，配置超温保护、可燃气体报警联动与断电保护。

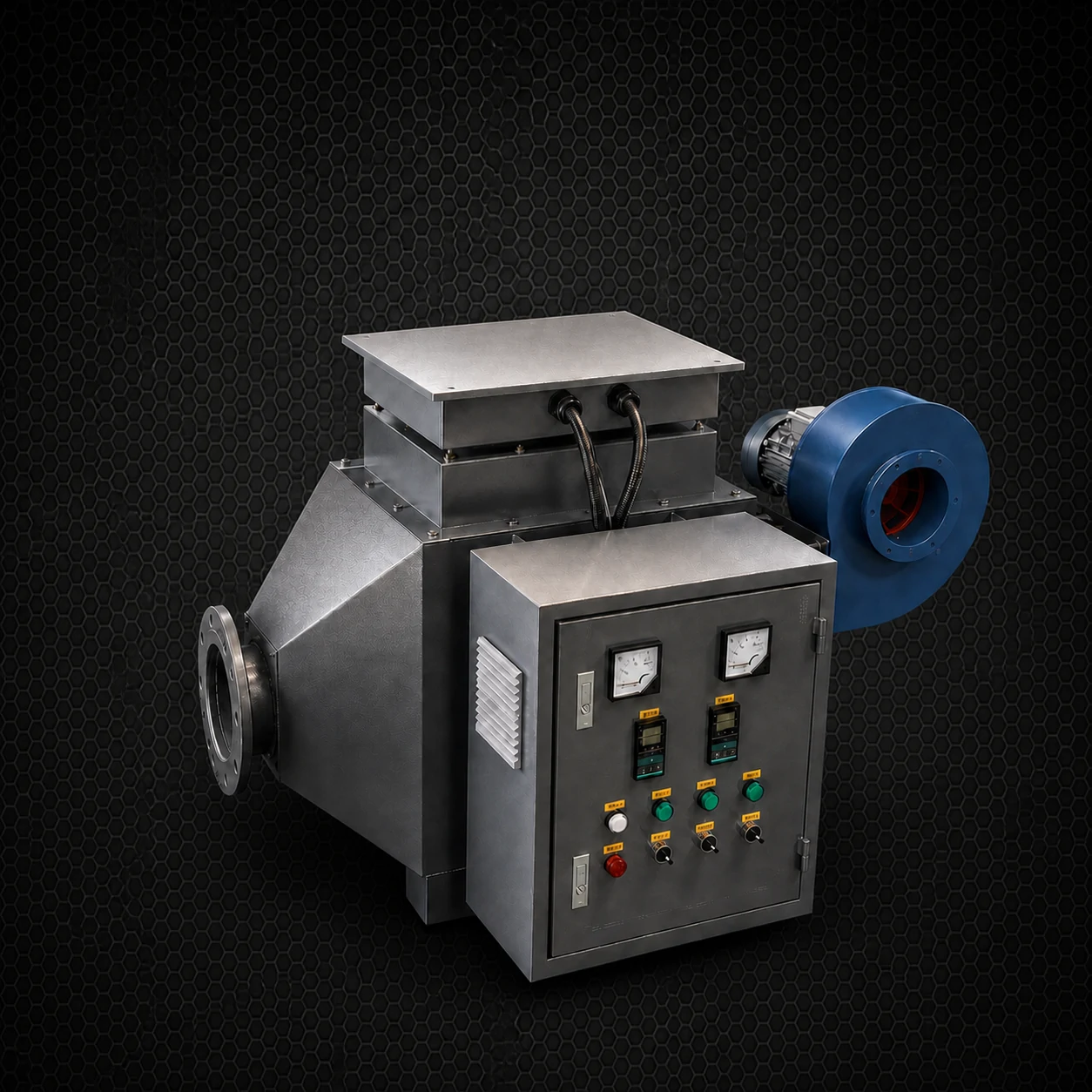

RECOMMENDED EQUIPMENT
对应设备方向
FAQ
常见问题
01催化燃烧前的升温目标是多少？+
不同催化剂的起燃温度不同，常见在 250-350℃ 区间，应以催化剂供应商数据为准。选型时按入口温度与目标温度的差值核算功率。
02加热器会带来多大风阻？+
与截面风速和翅片密度相关，通常可控制在合理压降范围内。提供风道截面与风机余量后，方案会给出具体阻力核算。
03可以分两组轮流使用吗？+
可以。大功率场景常按两组或多组设计，一组运行一组检修，或按负荷分级投切，兼顾连续性与电费管理。
INQUIRY PREP
带着工况咨询，
更快判断环保废气与 VOC 处理加热方案
建议先准备以下参数，提交后可用于初步选型、功率估算和结构判断。- 废气风量（m³/h）
- 入口 / 目标温度
- 风机风压与风道截面
- 废气成分与浓度
- 控制方式与联锁要求
